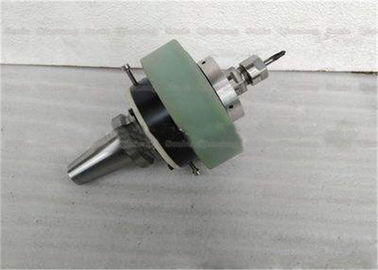

100 Watt'lık Yapay Malzemeler ile Çok Amaçlı Döner Ultrasonik İşleme

Prensip:

Ultrasonik işleme (USM), aşındırıcı madde yoluyla ultrasonik titreşim için aletin uç yüzeyini kullanır

Süspansiyonlarda sert ve kırılgan malzemelerin işlenmesi için bir işleme yöntemi. Ultrasonik işleme, ultrasonik titreşim ve ultrasonik kavitasyon eylemi altında sıcakta eriyen makinenin mekanik olarak etkilenmesi ve cilalanmasının bir sonucudur. Aşındırıcının sürekli etkisi anadir.

İşleme sırasında, alet kafası ile iş parçası arasına bir sıvı aşındırıcı süspansiyon eklenir ve alet kafasının titreşim yönüne küçük bir basınç uygulanır ve ultrasonik jeneratör tarafından üretilen ultrasonik frekans salınımı ultrasonik frekansa dönüştürülür. dönüştürücü. Mekanik titreşim, korna titrer

Büyütme, 0.01 ~ 0.15 mm'ye kadar büyütülür ve daha sonra alete iletilir ve aletin uç yüzü, ultrasonik titreşim için tahrik edilir ve süspansiyondaki askıya alınmış aşındırıcı maddenin aletin ultrasonik titreşim altında cilalı yüzeyi sürekli olarak etkilemesini sağlar baş ve işlem alanı işlenir. Malzeme çok ince parçalara ayrıldı

Parçacıklar malzemeden aşağı üflenir. Üfleme başına çok fazla malzeme olmamasına rağmen, saniyede 16.000'den fazla isabet nedeniyle hala bazı işlem hızları vardır. Aynı zamanda süspansiyon, aletin ucunun ultrasonik titreşiminden etkilenir.

Basınç şoku ve kavitasyon sıvının işlenen malzemenin çatlaklarına nüfuz etmesine neden olur, hasarı hızlandırır ve hidrolik şok ayrıca süspansiyon çalışma sıvısını işleme boşluğunda dolaşmaya zorlar, böylece donuk zımpara zamanla güncellenir.

Özellikler:

Uygulama:

Ultrasonik delme makinesi, kristal, değerli taş, akik, yeşim, cam eşya, seramik ve emaye, silikon, ferrit vb. Gibi bazı yüksek sertlikteki malzemelerin delinmesi ve kazıma için kullanılabilir. Bu makine bir ultrason jeneratörü ve bir işlem kafasından (dönüştürücüler, kornalar vb.) Oluşur. Ultrasonik jeneratör devresi çizimde gösterilmiştir. Bu devre basittir ve üç parçadan oluşur: salınım, itme ve güç amplifikasyonu.

20Khz Ultrasonik Dönebilen Çok Amaçlı Kesme Eserleri Malzeme İşleme
