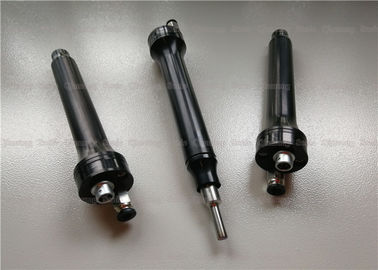

Yaygın olarak kullanılan kaynak PVC levha konumlandırma anteni 70Khz ultrasonik kaynakçı tarafından implante

70Khz Ultrasonik Kaynakçı Tarafından İmplante Edilen Kaynak PVC Levha Konumlandırma Anteninde Yaygın Olarak Kullanılır

Açıklama:

Ultrasonik Tel Anten Teknolojisi, anten telini çok sayıda akıllı kart veya benzerinin üretimi için elektronik çiplerin monte edildiği iletken olmayan (örneğin plastik) bir tabaka içine yerleştirmek için kullanılan yüksek hızlı bir sistemdir. Anten teli iletken olmayan tabakaya, tabakaya göre yukarı ve aşağı hareket eden bir ultrasonik aktüatör tarafından monte edilir. Aktüatörün substrata göre hareketi, sabit bir ses bobini mıknatısı ile ultrasonik aktüatöre bağlanmış ve kızak düzeneği ile hareket edebilen bir ses bobini arasındaki etkileşim ile kontrol edilir. Anten teli, ultrasonik aktüatöre bir anten teli dağıtma makarasından bir avara tertibatı vasıtasıyla beslenir. Avara düzeneği, anten teli besleme hattındaki gerginlik artışına yanıt veren bir kodlayıcı içerir. Kodlayıcının çıkışına bağlı olarak, tel dağıtım makarasının hızı ve dönüşü, anten teli besleme hattındaki gerilim ortadan kalkana kadar kontrol edilir.

Prensip:

Ultrasonik gömme aygıtının çalışma prensibi, 50/60 Hz akımını ultrasonik jeneratör yoluyla yüksek frekanslı alternatif akıma dönüştürmek ve daha sonra yüksek frekanslı mekanik hareket üretmek için elektrik enerjisini ultrasonik dönüştürücüye ve ardından mekanik hareket bir set ile değiştirilebilir. Genlik genlik modülatör cihazı, kaynak kafasına iletilir ve kaynak kafası, alınan titreşim enerjisini, kaynaklanacak olan iş parçasının birleştirme kısmına iletir, burada titreşim enerjisinin, sürtünme yoluyla ısı enerjisine dönüştürüldüğü, plastik eritilir, ve tel kısa sürede boşaltılır. Plastik bir levhaya gömülmüş.

Özellikler:

Özellikler:

1. Ultrasonik ekim sistemi, frekans arama ve frekans takibi ile otomatik olarak tamamlanan akıllı CNC jeneratörünün yeni bir versiyonuyla donatılmıştır.

2. 70K alet kafası, farklı ihtiyaçlara sahip kullanıcılar için 0,3 mm ve 0,5 mm'lik bir delik çapına sahiptir.

3. Tüm takım kafası diş açma delikleri ve kaynak yüzeyi çevresi, tel kırılmasını önlemek için yuvarlanır.

4. Ultrasonik dönüştürücü koruma kabuğu malzemesi, iyi ısı dağılımı, güçlü basınç dayanımı ve iyi aşınma direncine sahip alüminyum alaşımından yapılmıştır.

5. Ultrasonik sistemde, dönüştürücü ve araç kafası fabrikadan çıkmadan önce kesinlikle kalibre edilir. Parçalarına ayırmayın ve parçalarına ayırmayın. Sökmeden sonra, dönüştürücü zarar görebilir.

6. Takım başlığı veya diğer özel gereklilikleri yeniden işlemeniz gerekirse, lütfen şirketi önceden bilgilendirin, fabrikadan çıkmadan önce sizin için özelleştirebiliriz.

Aşındırma anten teknolojisi ile karşılaştırın:

Ultra-ince IC kart ultrasonik gömme işlemi ile mümkün kılınmıştır. Etkili anten teknolojisinin, hurda oranını ve yeniden kullanım maliyetini azaltabilecek ultra ince IC kart uygulamasındaki başarısızlık sorununu etkili bir şekilde çözecektir. Ultra-ince Ultrasonik gömme işlemi kullanılarak üretilen IC kartı, geleneksel işlem tarafından üretilen IC kartı ile aynıdır, bu nedenle ortalama hizmet ömrü aşındırma anteni (6 yıl) işlemi kullanılarak üretilen ultra-ince IC karttan daha uzun olacaktır. İki farklı işlem, malzeme farkı esas olarak anten kısmındadır, aşındırma anteni işleminde kullanılan anten malzemesi, 0.078 mm kalınlığa sahip bir PET (polietilen tereftalat, PET) levha ve hassas bir şekilde kazınmış alüminyum tel ve Ultrason gömme işlemidir. emaye bakır tel için anten, bir IC kartın aynı üretim performansı, aşındırma anten fiyatının malzeme fiyatına göre, bakır fiyatının yaklaşık 2 katıdır, bu nedenle ultra-ince IC kart üretmek için ultrasonik gömme işleminin kullanılması fiyatıdır. ayrıca biraz daha iyi. Çok ince IC CARDS'ın seri üretiminin, akıllı kart endüstrisinin sürekli gelişimi üzerinde derin bir etkisi olacaktır.

70Khz Ultrasonik Kaynakçı Tarafından İmplante Edilen Kaynak PVC Levha Konumlandırma Anteninde Yaygın Olarak Kullanılır
