Menşe yeri: | Çin |
---|---|
Marka adı: | QRsonic |
Sertifika: | CE |
Model numarası: | QR-6015-4BZ |
Min sipariş miktarı: | 1 adet |
Fiyat: | Negotation |
Ambalaj bilgileri: | Kartonda Paketli |
Teslim süresi: | 3 iş günü |
Ödeme koşulları: | T/t, Western Union |
Yetenek temini: | 2000pcs aylık |
Ürün adı: | Ultrasonik Kaynak Dönüştürücü | Frekans: | 15 kHz |
---|---|---|---|
Çıkış gücü: | 2600 watt | Ortak cıvata: | M20 * 1.5 |
Seramik disk çapı: | 60 mm | Seramik disklerin adedi: | 4PCS |
Kapasite: | 9-13.5nf | Genlik: | 10 um |
Vurgulamak: | ultrasonik yüksek güç dönüştürücü,piezoelektrik seramik dönüştürücü |

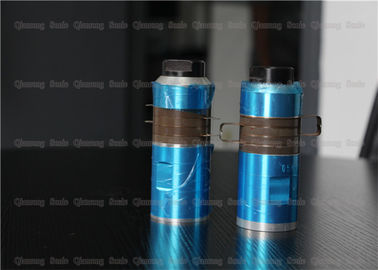

15KHz Ultrasonik Plastik Kaynak Ekipmanları Çekirdek Parçaları Kaynak Dönüştürücü
Tanım :
Ultrasonik dönüştürücünün işlevi, girişin elektrik gücünü mekanik güce (ultrasonik dalgalar) dönüştürmek ve ardından gücün küçük bir kısmını tüketirken dışarıya aktarmaktır.
Ultrasonik dönüştürücüler, çözülecek teknik sorun, büyük bir mesafe ve frekans bant genişliğine sahip bir ultrasonik dönüştürücü tasarlamaktır.
Dönüştürücü bir mahfaza, eşleşen bir katman, bir piezoseramik disk dönüştürücü, bir destek, bir özütleme kablosu ve bir Zil dizisi alıcısından oluşur. Piezoelektrik seramik disk transdüseri polarizasyon yönü polarizasyonu ile PZT-5 piezoelektrik malzemeden yapılmıştır. Zil dizisi alıcısı, 8 ila 16 Zil dönüştürücü, iki metal halka ve kauçuk contadan oluşur. Buluşun çalışma mesafesi 35 m'den fazladır, frekans bant genişliği 10 kHz'e ulaşır ve yüksek hızda hareket eden uzun mesafe hedefi tespit edilebilir.
Özellikler:
model | QR-6015-4BZ |
Sıklık | 15 kHz |
Çıkış gücü | 2600 watt |
Ortak cıvata | M20 * 1.5 |
Seramik disk çapı | 60mm |
Seramik disklerin adedi | 4 adet |
kapasitans | 9-13.5nf |
Genlik | 10 um |
Uygulama | Plastik kaynak makinası |
Sütunlu tür NTK TYPE | ||||||||
Eşya yok. | Vida bağlamak | Seramik çap (mm) | Seramik Miktarı (adet) | Frekans (khz) | kapasitans | güç (W) | ||
Sarı | Gri | Siyah | ||||||
7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
4020-4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
4020-2BZ | 1 / 2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
3820-4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
Sütunlu tür NTK TYPE | ||||||||
Eşya yok. | Vida bağlamak | Seramik çap (mm) | Seramik Miktarı (adet) | Frekans (khz) | kapasitans | güç (W) | ||
Sarı | Gri | Siyah | ||||||
5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 |
Ultrasonik Dönüştürücü Nedir?
Dönüştürücü uygun şekilde adlandırılır çünkü güç kaynağından elektrik enerjisi alır ve onu mekanik titreşimlere dönüştürür.
O nasıl çalışır?
Dönüştürücüye 20.000 Hz frekansta alternatif voltaj uygulandığında, aynı frekansta fiziksel olarak titrer.
Oluşan bir dönüştürücü nedir?
İki metal bölüm arasına sıkıştırılmış bir veya daha fazla piezoelektrik malzeme diskinden oluşan bir elektrik iletken dönüştürücü.
Bütün montaj önceden belirlenmiş bir frekansta rezonansta ve uzunluğu akustik olarak uygulanan frekansta bir buçuk dalga boyuna eşittir.
15KHz Ultrasonik Plastik Kaynak Ekipmanları Çekirdek Parçaları Kaynak Dönüştürücü
