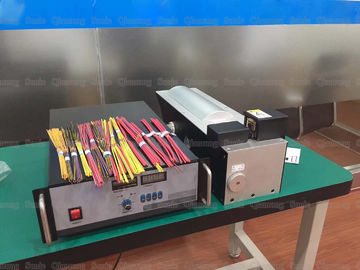

Yüksek Frekanslı Ultrasonik Kablo Demeti Kaynak Makinesi

Prensip:

Ultrasonik kablo demeti kaynak makineleri akı ve dış ısıtma gerektirmez, ısı ile deforme olmaz, artık gerilmelere sahip değildir ve kaynak yüzeyinde daha az kaynak öncesi işlem gerektirir. Sadece benzer metaller değil, aynı zamanda farklı metaller arasında da kaynak yapılabilir. Levhalar veya filamentler, levhaya kaynak yapılabilir. İyi elektrik iletkenlerinin ultrasonik kaynağı, mevcut kaynaklardan çok daha az enerjidir ve genellikle transistörler veya entegre devreler için kabloların lehimlenmesinde kullanılır. İlaçların ve patlayıcı maddelerin kaynağını sızdırmaz hale getirmek için kullanıldığında, çözünmüş nesneler nedeniyle kontamine ilaçların genel olarak kaynaklanmasını önleyebilir ve ısı nedeniyle patlamaz. Metal telleri kaynaklamak için ultrasonik dalgaların kullanılmasıdır. Bir güç kutusu, dönüştürücü, pnömatik host ve alet kafasından oluşur. Ek olarak, göbekler, travers cihazlar ve mikroişlemciler gibi kontrol bileşenleri dahil edilmiştir. Güç kutusu normal harici voltajı (~ 220V, 50 veya 60Hz) 20000Hz'e (20KHz), 1 volt'tan daha yüksek bir voltaja dönüştürür ve daha sonra transdüser üzerinde çıkış yapmak ve çalışmak için güç kutusu tarafından kontrol edilir. Dönüştürücü, elektrik enerjisini mekanik enerjiye dönüştüren yüksek verimli bir elektrik bileşenidir. Sıradan motorlarla karşılaştırıldığında, dönüştürücüler arasında iki büyük fark vardır: birincisi, dönüştürücü elektrik enerjisini dönüş yerine doğrusal titreşime dönüştürür; ikincisi, çok verimli çalışıyor ve elektrik enerjisinin% 95'ini dönüştürebiliyor. Dönüştürücü tarafından dönüştürüldükten sonra, kaynak kafasına mekanik enerji uygulanır. Ultrasonik korna, titanyum alaşımından yapılmıştır ve maksimum enerji aktarımını sağlamak için akustik prensiplere göre özel bir şekle getirilmiştir.

Parametreler:

Ultrasonik kablo demeti kaynak makinesinin yapısal özellikleri:

Ultrasonik kablo demeti kaynak makinesi iki parçadan oluşur: makine ve ultrasonik jeneratör.

1. Makine: Makine bir şasi, bir kılavuz sütun, bir dönüştürücü, bir pnömatik sistem ve bir alt kalıp vardır.

2. Akustik bileşen: Akustik bileşen iki parçadan oluşur: dönüştürücü ve kaynak kafası. Dönüştürücü, elektrik enerjisini mekanik titreşime dönüştüren piezoelektrik bir vibratör kullanır. Bir varyatör bir devredeki transformatöre benzerdir ve mekanik bir sönümleme dönüşümü ve genlik amplifikasyonu olarak işlev görür. Kaynak kafası, kaynak gereksinimlerine ve kaynak şekline göre tasarlanmıştır. Aynı zamanda ikincil empedans dönüşümü ve genlik yükseltmesi olarak da işlev görür. Yapı ve şekil açısından, kaynak kafası karmaşık değildir, ancak en iyi tasarım, en iyi malzemeler ve iyi işleme teknikleri gerektirir. Karmaşık şekillere ve büyük boyutlara sahip kaynak kafalarının tasarımı zordur ve genellikle üretici tarafından tasarlanır.

3, hava basınç sistemi: hava basınç sistemi, selenoid vana anahtarlama devresi boyunca basınçlı hava ile desteklenmektedir, kaynak kafasını yukarı ve aşağı hareket ettirmek için silindir pistonunu itin. Basınç regülatörü hava basıncını kontrol etmek için kullanılır ve tek yönlü gaz kelebeği kaldırma hızını kontrol etmek için kullanılır.

4. Kontrol devresi: Kontrol devresi kaynak işleminde program kontrolünü yapar. Paneldeki fonksiyon tuşları, kaynak süresini farklı kaynak nesnelerine, gecikme süresine göre ayarlayabilir ve daha sonra ayak pedalına basar, ultrasonik kaynak makinesi otomatik olarak bir kaynak işlemini tamamlar.

Avantajları:

Ultrasonik bir kablo demeti kaynağının en önemli avantajlarından biri düşük sıcaklığıdır. Sıcaklık oluşumu kaçınılmazdır, sadece metalin erime noktasının sadece 1 / 3'ü veya 1 / 2'si olan sürtünmeden kaynaklanır. Sürtünmeli ısı üretimi olduğundan, telin iç yapısı hasar görmez, bu nedenle metal tel orijinal performansı korur.

Elektrikli ürünlerde kullanılan metallerin çoğu iyi ısı iletkenliğine sahiptir, bu da eritme yoluyla kaynak yapılmasını zorlaştırır. Isı, metal yüzeyden hızla dağıldığı için, kaynağı tamamlamak için daha fazla ısı eklenmesini gerektirir. Ultrasonik kaynak bu sorunlara rastlamadı. Aslında, erime olmadığından, ultrasonik kaynağın enerjisi direnç kaynağının sadece 1 / 30'udur. Başka bir deyişle, 3KW gücündeki güç kaynağı makinesi, direnç kaynağının 90KVA'ya ihtiyacı olan işi tamamlayabilir, bu nedenle çalışmadaki maliyet de açıktır. Ultrasonik kaynak, iş parçası içinden hiçbir akımın akmadığı mekanik bir işlemdir, bu nedenle metalin iletkenliğinin bir etkisi yoktur. Metal yüzeyler genellikle kirleticilere ve oksit tabakalarına yapışır. Ultrasonik kaynak, metal yüzeyin ön işlemi yapılmadan kullanılır. Ultrasonik titreşim, ekleri doğrudan çıkarabilir ve kaldırabilir. Ultrasonik kaynağın bir diğer önemli avantajı iş parçasının uzun ömürlü olmasıdır. Ultrasonik kablo demeti makinesinin kaynak kafası 4 çalışma yüzeyine sahiptir ve bu da sonraki ekipmanın bakım maliyetini azaltır.

Kaynak Kabloları ve Çeşitli Elektronik Bileşenler için 20KHz Ultrasonik Metal Kaynak Makinasının Hgh Frekansı
