İthal Piezoelektrik Dönüşüm Seramikleri ile 800w Yüksek Güçlü Ultrasonik Dönüştürücü Kaynak

Açıklama:

Kaynak kiti / sonik enerji sistemi kaynak kiti, genellikle üç parçadan oluşan ultrasonik mekanik titreşim sağlar: transdüser, korna ve kaynak kafası ve korna ortasındaki kaynak presine sabitlenir. Lehim seti, ayar çatalı biraz benzer bir rezonatör. Lehimleme kitinin rezonans frekansı, jeneratörden gelen elektrik sinyalinin frekansıyla yakından aynı olmalıdır (30 Hz'den daha az bir farkla).

Özellikler:

Horn'un Fonksiyonları:

Kaynak kafası, kaynak kitinin kaynaklanacak bölüme enerji sağlayan kısımdır. Korna gibi, korna da çoğu uygulamada mekanik olarak güçlendirilmiş bir ayarlama cihazıdır. Korna uzunluğu, malzemesinde ultrasonik yarı-yarı dalga boyunun tam katı olmalıdır. Bu, korna ucunun lehimleme elde etmek için yeterli genliğe sahip olmasını sağlar. Genlik genellikle 30-120 um'dir. Kaynak yapılacak parça ve bağlantı tasarımı, kaynak kafasının boyutunu ve stilini belirler. Korna şekli kritiktir, çünkü kornadaki eksenel genişleme ve büzülmeden kaynaklanan stres yüksek genlikte çatlamalara neden olabilir. Bazı uygulamalarda, korna çok sayıda eksenel yarık ile işlenir. Bu, maksimum genliğin boyuna yönde olmasını sağlamak içindir. Korna sonu, ultrasonik enerjiyi kaynak yapılacak kısma aktarır. Uçlar, kaynak kafası ile parça arasında maksimum enerji aktarımı sağlamak için parçaları eşleştirmek için özel olarak tasarlanmalıdır. Genellikle kaynak kafasının ucu, parçanın dış çizgisine uyan bir profil haline getirilir. Boynuzların yaklaşık% 75'i titanyumdan, yaklaşık% 15'i alüminyumdan ve diğer boynuzları H RC54-56'dan sertleştirilmiş çelikten imal edilmiştir. Titanyum hafif, sertliğe uygun, toklukta iyi ve akustik performansta mükemmeldir. Genellikle küçük kaynak kafalarında kullanılır. Titanyum ayrıca yüksek aşınma için sert alaşımlarla da kaplanabilir. Ancak, işlenmesi pahalı ve zordur. Hafif alüminyum, işlenmesi kolay, iyi akustik performans ve düşük maliyet, büyük parçaların kaynak işlemlerinde ve karmaşık işlemeli büyük parçaların kaynak işlemlerinde prototip kaynak kafalarının yapılmasında kullanılır. Alüminyum kaynak kafaları, düşük yüzey sertliği, kolay aşınma ve zayıf yorulma özellikleri nedeniyle uzun süreli üretim uygulamaları için uygun değildir ve genellikle küçük parti uygulamalarında kullanılır. Girintiyi önlemek ve aşınmayı azaltmak için, alüminyum nikel veya kromla kaplanmalıdır. Çelik kaynak kafaları, darbe veya aşınma direnci ile doldurulmuş plastik veya gömülü metal uçların kaynağı gerektiğinde gereklidir. Çelik kaynak kafası düşük yorulma dayanımına sahiptir ve sadece düşük genlikli uygulamalarda kullanılır. Kompleks parçalar, özel veya büyük parçalar genellikle taban boynuzunun alüminyum, titanyum veya çelikten imal edildiği ikincil boynuzların baz boynuza ve kılavuz enerjisine bağlı olduğu bir kompozit boynuz (dişi boynuz) gerektirir.

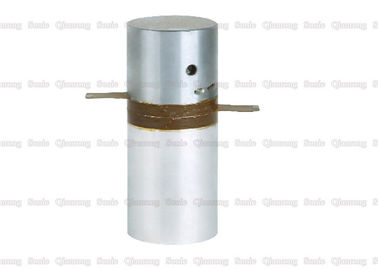

20Khz 800w İthal Piezoelektrik Dönüştürme Seramikli Ultrasonik Dönüştürücü
