CR20 Yedek Ultrasonik Kaynak Dönüştürücü, 2000X Modelleri İçin Plastik Kaynakçı

Tanım :

Dönüştürücü uygun şekilde adlandırılır çünkü güç kaynağından elektrik enerjisi alır ve onu mekanik titreşimlere dönüştürür. 20KHz 2000, 2000X ve DCX serisi güç kaynaklarıyla kullanım için askeri tip konnektör kullanarak Branson CR-20 modeli konvertörü.

Piezoelektrik seramik ultrasonik transdüser, elektriksel sinyaller ile akustik sinyaller arasında enerjinin malzemelerin özellikleriyle karşılıklı dönüşümünü ifade eden elektro-mekanik-akustik bir transdüserdir. Piezoelektrik seramikler, yapay ateşlemeyle birçok alana uygulanabilen polikristal malzemelerdir. Dış elastik deformasyon ve malzemenin iç elektriksel tesviyesi, dış elektriksel bir alan ve dışsal olarak uygulanan bir basınca dönüştürülür, buna bir elektriksel etki denir. Sinterlenmiş ferroelektrikler, elektriksel alanın polarizasyon işlemine tabi tutulur, böylece düzensiz iç polarizasyon olgusu düzenli ve düzenli hale gelir ve piezoelektrik özellikler üretilir.

Özellikler:

Ultrasonik kaynak makinesi ekipmanları genel bakış:

Ultrasonik kaynak makinesi, her biri kendi avantaj ve dezavantajlarına sahip, 10-75 kHz frekans aralığında çalışacak şekilde tasarlanmıştır. Düşük frekanslar daha yüksek güç sağlayabilir, ancak daha yüksek çalışma frekansları daha az hasar ve daha az duyulabilir gürültü üretir. Bu nedenlerden dolayı, çoğu endüstriyel ekipman 20-40 kHz'de çalışmaktadır. Tablo 8.3, çoğu endüstriyel ekipmanın çeşitli frekanslardaki genel güç yeteneklerini ve bu frekansta çalışmanın temel avantaj ve dezavantajlarını listeler.

Tüm endüstriyel ekipman belirli bir frekansta yankılanacak şekilde tasarlandığından, ekipmanın çalışma frekansını, özellikle de bileşenleri (dönüştürücüler, transformatörler ve kaynak kafaları) ve güç kaynağının çalışma frekansını değiştiremez. Bununla birlikte, şanzıman, farklı frekanslarda nispeten yüksek bir güce (2000W / dönüştürücü) sahip olacak şekilde ayarlanabilir. Makine, insan kulağından (yaklaşık 18 kHz) daha yüksek bir frekansta çalıştırılsa bile, titreşim bileşen içinde subharmonik ürettiğinden, yine de gürültü üretildiğine dikkat edilmelidir. Frekans ne kadar yüksek olursa, etki o kadar küçük olur.

Ultrasonik kaynak ekipmanlarının çoğu iki tasarım konseptinden birini takip eder: 1 modüler sistem, 2 entegre sistem.

Modüler sistemde, kontrol ünitesi ve güç kaynağı şanzımandan ayrılmıştır. Modüler sistemler, genellikle yüksek seviyelerde kontrol gerektiğinde ve ilk ekipman üreticilerinin paketleme gerektirdiği durumlarda kullanılır. Entegre sistemler daha ucuzdur ancak daha az kontrole sahiptir.

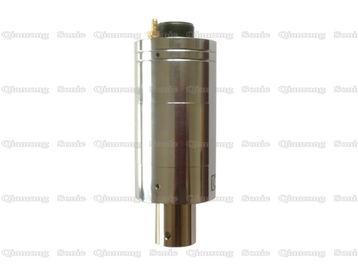

CR20 2000X Modelleri Plastik Kaynakçı için Branson Kaynak Dönüştürücü
