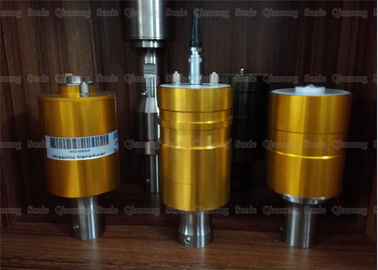

11 - 12nf Kapasite Ultrasonik Yüksek Güç Dönüştürücü 20Khz 2000w Branson 803

Tanım :

Branson 803 Converter için yedek dönüştürücü. 187p güç kaynağı (801 aktüatör ile) ve model 8700 presinde kullanım için. Dönüştürücü bir güçlendirici üzerine geçirilir, dönüştürücünün yüzünden kornaya veya Sonotrode'a adını verdiğimiz gibi hareket miktarını yükseltir, azaltır veya sadece transfer eder.

Ultrasonik Dönüştürücüler ve Ultrasonik Dönüştürücüler aynıdır. Dönüştürücüler veya Dönüştürücüler aynı şeyi yapar ... elektrik enerjisini mekanik harekete dönüştürür ... böylece elektrik yükümüzü seramik yüzeyine istenilen frekansta sokarız; bu da bize dönüştürücü üzerinde çalışma sonunda bir hareket veya titreşim verir. .

Özellikler:

Ultrasonik plastik kaynak suyu, gaz sızdırmaz sigorta hattı (kaynak teli) tasarımı:

Ürünün su ve hava geçirmezlik işlevini gerçekleştirmesini istediğimizde, konumlandırma ve ultrasonik erime hattı başarının veya başarısızlığın anahtarıdır. Bu nedenle, ürünün tasarımında, örneğin: konumlandırma, malzeme, et kalınlığı ve ultrasonik erime hattının mukabil oranı Mutlak ilişki. Genel olarak su ve hava geçirmezlik gereksinimlerinde, sigorta hattının yüksekliği, su geçirmezlik fonksiyonunu sağlamak için 0,5 ~ 0,8 m / m (ürünün kalınlığına bağlı olarak), örneğin 0,5 m / m'nin altında olmalıdır. Konumlandırma ayarı çok standart değilse ve etin kalınlığı 5 m / m veya daha fazla değilse, aksi takdirde etki iyi değildir. Su geçirmez ürünlerin genel olarak ultrasonik dalga kılavuzu sigortası ile konumlandırılması gereken yöntem aşağıdaki gibidir:
Su geçirmezlik ve büyük ürünlerin kaynaşması için uygundur. Temas açısı 45 °, x = w / 2 ve d = 0,3 ~ 0,8 mm'dir.
Basamaklı uç tipi: Su geçirmezlik ve çıkıntı veya çatlamanın önlenmesi için uygundur. Temas yüzeyinin açısı 45 °, x = w / 2 ve d = 0,3 ~ 0,8 mm'dir.
Tepe-vadiye: su geçirmez ve yüksek mukavemetli kaynak için uygundur, d = 0.3 ~ 0.6mm İç temas yüzeyinin h yüksekliği şekle bağlı olarak değişir, ancak h yaklaşık 1 ~ 2 mm'dir.
Ürünün ultrasonik çalışması su ve hava sızdırmazlığı sağlayamaz. Ultrasonik erime hattı, fikstür konumlandırma ve ürün konumlandırma gibi faktörlere ek olarak, ultrasonik ayar koşulları da önemli bir nedendir. Burada, suyu ve hava sızdırmazlığı ateşleyen başka bir nedene (eritme koşulları) daha derine iniyoruz. Ultrasonik kaynak yaptığımızda, verimlilik aramak en temel hedeftir, ancak çoğu zaman verimin temellerini göz ardı eder. İki fenomen var:
İlk olarak, azalan hız, çok hızlı tamponlama: bu oluşumun hızı, böylece dinamik basınç artı yerçekimi ivmesi ultrasonik sigorta hattını düzleştirir, böylece sigorta hattı erime rolünü oynatamaz, sözde faz kaynağı oluşturur .
İkincisi, kaynak süresi çok uzundur: uzun süreli termal enerji tarafından alınan plastik ürünler, sadece erimiş plastik malzeme değil, aynı zamanda plastik doku kokain fenomenine, kum deliklerinin, su veya kum deliğine giren gazın üretimine neden olmuştur . Burası genel üretim teknolojisinin keşfetmesi için en zor yer.

Yüksek Güçlü Ultrasonik Yedek Dönüştürücü 20Khz 2000w Branson 803
