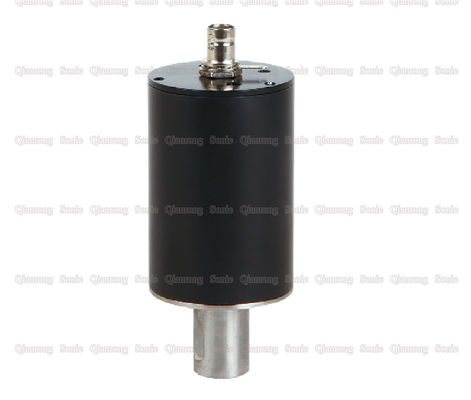

Yedek Rinco 35Khz Ultrasonik Kaynak Dönüştürücü BNC Konnektörlü Siyah Kapak

Tanım :

Ultrasonik dönüştürücü, yüksek frekanslı elektrik enerjisini mekanik enerjiye dönüştürebilen bir cihazdır. Genellikle manyetostriktif ve piezoelektrik seramiktir. Güç çıkışı ultrasonik jeneratöre ve ardından ultrasonik transdüsere ​​gönderilir. Ultrasonik türev cihazı ultrasonik dalgalar üretebilir.

Ultrasonik dönüştürücü, merkezi bir piezoseramik bileşen, bir ön ve arka metal kapak, önceden gerilmiş bir vida, bir elektrot pedi ve bir yalıtım borusundan oluşur. Bu sandviç dönüştürücü (aynı zamanda cıvatalı bir dönüştürücü olarak da bilinir) bir yük değişikliği oluşturur. Kararlı ultrasonik güç ultrasonik sürücü kaynağı elde etmek için en temel ve en önemli yöntemdir.

Farklı tasarımlara göre, ultrasonik transdüserin şekli esas olarak bir sütun tipine (ön ve arka metal kapak plakaları aynı çapa sahiptir) ve bir boynuz tipine (ön kapak plaka çapı ark şekli tarafından aşırı şekilde azaltılır) sahiptir.

Özellikler:

Ultrasonik plastik kaynak prensibi:

Ultrasonik dalgalar termoplastik plastik temas yüzeyine etki ettiğinde, saniyede on binlerce kez yüksek frekanslı titreşimler üretilir. Belli bir genlikteki bu yüksek frekanslı titreşim, ultrasonik enerjiyi üst bölgeden kaynak bölgesine iletir, çünkü kaynak bölgesi ikidir. Kaynak ara yüzünde, akustik direnç büyüktür, bu nedenle yerel yüksek sıcaklıklar üretilir. Üstelik, plastiğin zayıf termal iletkenliği nedeniyle, zaman içinde yayılamaz ve kaynak bölgesinde toplanamaz, böylece iki plastiğin temas yüzeyleri hızlı bir şekilde erir ve belirli bir basınçtan sonra, bir taneye entegre olurlar. Ultrasonik dalga durduğunda, basıncın katılaşması için birkaç saniye dayanmasını sağlayın, böylece kaynaklama amacıyla güçlü bir moleküler zincir oluşturur, kaynak gücü hammaddenin dayanımına yakın olabilir. Ultrasonik plastik kaynağın kalitesi, dönüştürücü kaynak kafasının genliğine, uygulanan basınca ve kaynak süresine bağlıdır. Kaynak süresi ve kaynak kafası basıncı ayarlanabilir. Genlik, dönüştürücü ve korna tarafından belirlenir. Bu üç miktarın etkileşimi uygun bir değere sahiptir. Enerji uygun değeri aştığında, plastiğin erime miktarı büyüktür ve kaynak malzemesi kolayca deforme olur; Enerji küçükse, kaynak işlemi kolay değildir ve uygulanan basınç çok büyük değildir. Bu optimum basınç, kaynaklı kısmın yan uzunluğunun ve kenarın 1 mm'si başına optimum basıncın ürünüdür.

BNC Bağlayıcı ile yedek Rinco 35Khz Ultrasonik Dönüştürücü Siyah Kapak
