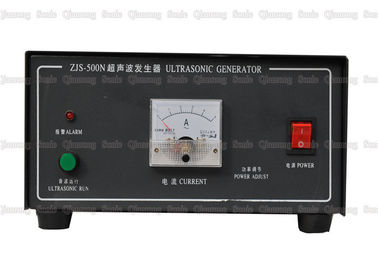

Dış Kontrollü Dikiş Makinesi için 35Khz Yüksek Güçlü Ultrasonik Jeneratör

Açıklama:

Ultrasonik güç kaynakları, elektronik kutular ve ultrasonik kontrolörler olarak da bilinen ultrasonik jeneratörler, yüksek güçlü ultrason sistemlerinin önemli bileşenleridir. Ultrasonik jeneratör bir analog jeneratöre ve sayısal bir kontrol jeneratörüne bölünmüştür.

Ultrasonik güç kaynağının tasarımında, jeneratörün ve dönüştürücünün eşleşen tasarımı çok önemlidir. Akıllı ultrasonik jeneratörün tasarımı, ultrasonik cihazın normal ve verimli çalışıp çalışmadığını büyük ölçüde belirler. Ultrasonik bölümün dönüştürücüyle eşleştirilmesi iki yönü içerir: empedans eşleştirmesi ve ayar eşleştirmesi. Empedans eşleştirmesi dönüştürücünün empedansını optimum bir yüke, yani bir empedans dönüşümü haline getirir. Tuning eşleştirmesi, dönüştürücü boyunca voltaj ve akımın fazda olmasını sağlar ve en yüksek verimle sonuçlanırken seri rezonans, piezoelektrik dönüştürücüler için faydalı olan dönüştürücü üzerindeki voltajı artırır.

Özellikler:

Ultrasonik jeneratör düzgün çalışmıyorsa sorun giderme:

Ultrasonik ekipman iş yapmak için ses dalgaları kullanır. Ultrasonik cihazda bir sorun olduğunda ultrasonik jeneratörün düzgün çalışıp çalışmadığını nasıl değerlendiriyoruz? İlk olarak, ultrasonik güç kontrol kutusundaki güç düğmesini açtık, güç kutusundaki ses testi düğmesine basın ve basılı tutun. Düğmeye basıldığında, “amplifikatör” okumasını izleyin ve ardından sesi dinleyin. Ses keskin olmadığında, akım 0,5A'yı geçmez (alüminyum Akım 0,8A'yı (çelik kalıp) geçmediğinde, normal kabul edilir.

Aynı zamanda, bir aşırı yük gösterge lambası veya sert bir ses veya kısık bir ses varsa, kaynak kafası gevşek veya vida kırılmışsa, kaynak kafasını sıkın veya sorunu çözmek için vidayı değiştirin. Kullanım sırasında belirir, bu yeni makineler için geçerli değildir.)

Ses dalgası algılama düğmesine basıldıktan sonra, akım ölçer akımın yüksek olduğunu gösteriyorsa, güç dişli konumu ayar düğmesini istenen konuma ayarlamak için nokta kutusunun sağ tarafında bir güç ve frekans ayar düğmesi vardır. (1 en düşük vites konumudur). Yavaş bükümlü FM anahtarı, akımı minimum seviyeye ayarlar. (Normal ayarlarda, fabrikada en iyi duruma ayarlandı)

Harici Kontrollü Dikiş Makinesi için 35Khz Ultrasonik Analog Güç Kaynağı
