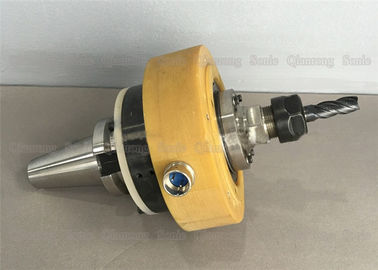

HSK63 Konnektörlü Pürüzsüz Yüzey İşleme Ultrasonik Yardımlı İşleme

Açıklama:

Delme makinesi ultrasonik jeneratörü, paralel olarak geliştirilmiş bir osilatör, yani salınımlı kısımda bir Şile devresi kullanır. İndüktansı L1 ve ince ayar C1'i ayarlayarak, 17-23 kHz değişken frekansta bir ultrasonik sinyal üretilebilir. W, güç seviyesi ayarıdır ve çıkış gücü, ampermetre (A) ile izlenebilir. Çıkış sinyali, ultrasonik enerjiyi mekanik titreşim enerjisine dönüştüren piezoelektrik seramikten yapılmış bir dönüştürücüye gönderilir. Şok kafası, öğütme tozu (genellikle altın çelik kumu) ve su işbirliği altında art arda titrer, böylece işlenen bölüm aşınır. Uygun bir delik yapmak

Özellikler:

Ultrasonik işleme özellikleri:

(1) Geniş işlem aralığı

a. Çalışkan metal, sertleştirilmiş çelik, paslanmaz çelik, titanyum ve alaşımları gibi metal olmayan malzemeleri işleyebilir; özellikle cam, seramik, kuvars, silikon, akik, değerli taş, elmas ve çeşitli Yarı İletkenler ve benzerleri gibi bazı iletken olmayan metalik malzemeler, sertleştirilmiş çelik ve sert alaşım gibi iletken sert metal malzemeler için işlenebilir, ancak düşük üretkenliğe sahiptir .

b. Derin derin deliklerin, ince duvarlı parçaların, ince çubukların, düşük sertlik ve karmaşık şekillerin işlenmesi ve yüksek parça gerektiren;

c. Yüksek hassasiyet ve düşük yüzey pürüzlülüğü gibi hassas parçaların hassas işlenmesi için uygundur.

(2) Düşük kesme kuvveti ve düşük kesme gücü tüketimi Ultrasonik işleme esas olarak anlık yerel etkiye dayandığından, iş parçasının yüzeyindeki makro kesme kuvveti küçüktür ve kesme gerilimi ve kesme ısısı daha küçüktür.

(3) Yüksek iş parçası işleme doğruluğu ve düşük yüzey pürüzlülüğü, yüksek işleme doğruluğu (0,005 ila 0,02 mm boyut doğruluğu) ve düşük yüzey pürüzlülüğü (0,05 ila 0,2 Ra değeri), işlenmiş yüzey üzerinde artık kalıntısı, vb. , Ayrıca

İnce duvarlı, dar yarık ve düşük sertlikte parçaların işlenmesi için uygundur.

(4) Karmaşık şekillerin çeşitli tipteki deliklerin, oyukların ve kalıplama yüzeylerinin işlenmesi kolaydır.

(5) Araçlar daha yumuşak malzemelerle daha karmaşık şekillerde yapılabilir.

(6) Ultrasonik işleme ekipman yapısı genel olarak basittir, kullanımı ve bakımı kolaydır.

HSK63 Bağlayıcı ile Pürüzsüz Yüzey İşleme 20Khz Ultrasonik İşleme
