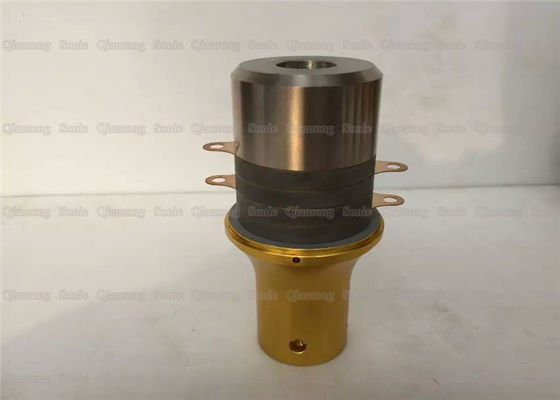

Ultra Kaynak Serisi Sistemi İçin Dukane Yedek Ultrasonik Kaynak Dönüştürücü 110-3122

Ultra Kaynak Serisi Sistemi için Dukane Yedek Dönüştürücü 20Khz Ultrasonik 110-3122

Tanım :

Yedek Dukane 20 kHz 110-3122 dönüştürücü. Ultra Serisi sistemlerde standarttır. 43A250, 43A255, 43D255, 43E255, 43A260 veya 43B260 pres / itici kullanan ağır hizmet serisi pres ve itme sistemleri.

Ultrasonik dönüştürücüler, elektrik enerjisini mekanik enerjili ultrasonik dalgalara dönüştüren cihazlardır. Piezoelektrik etkisi ile elektrik enerjisini ve akustik enerjiyi dönüştüren en olgun ve güvenilir cihaz piezoelektrik dönüştürücü olarak adlandırılır.

Merkezi bir piezoseramik bileşen, ön ve arka metal kapak, önceden gerilmiş bir vida, bir elektrot pedi ve bir yalıtım borusundan oluşur. Sandviç dönüştürücü cıvatalı transdüser, yük değiştiğinde stabil ultrasonik dalgalar üretir ve bir güç ultrasonik tahrik kaynağı elde etmek için en temel ve en önemli yöntemdir. Farklı tasarımlara göre, ultrasonik dönüştürücüler esas olarak ön ve arka metal kapak plakalarının aynı şekli biçimindedir. Ters çevrilmiş boynuz tipi ön kapak plakasının çapı, ark tipi, silindirik çelik arka kapak tarafından aşırı derecede azaltılır ve kolon tipi, ortada bir kesite sahiptir.

Özellikler:

Dönüştürücünün genellikle kötü olmasının nedenleri:

1. Transdüserin kendisinin güç kaybı büyüktür ve transdüserin titreşim sırasında belirli bir miktarda güç tüketmesi gerekir. Bu kayıp gücü, dönüştürücünün kalitesini ve sürecini doğrudan yansıtır ve dönüştürücünün kendisi tarafından tüketilen güç, mümkün olduğu kadar küçüktür. Kayıp gücü arttıkça, hasar da artar. Ağır vakalarda, piezoelektrik seramik doğrudan kırılır. Güç kaybı miktarı, dönüştürücünün işlemini ve kalitesini doğrudan yansıtır.
2. Dönüştürücünün alüminyum alaşım kornası, yorulma kırılmasıdır (malzeme ömründen etkilenir) ve genlik büyüktür.
3. Dönüştürücünün piezoelektrik seramik parçası kırılmıştır (piezoelektrik seramik kendisi tarafından mekanik mukavemet kaybına ve ısıya, aşırı yüke ve yüksek güç çıkışına neden olur)

Ultra Kaynak Serisi Sistemi için Dukane Yedek Dönüştürücü 20Khz Ultrasonik 110-3122
