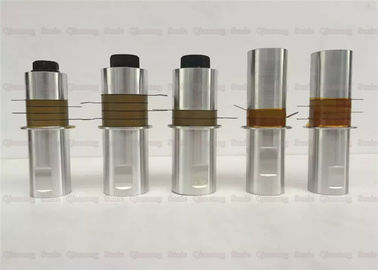

Taşınabilir Perçinleme Makinesi için 28Kh Ultrasonik Piezoelektrik Dönüştürücü Elektrik Dönüştürücü

Ultrason Taşınabilir Perçinleme Makinesi için 28Kh Ultrasonik Piezoelektrik Elektrikli Dönüştürücü

Açıklama:

Ultrasonik dönüştürücü uygun bir elektrik alanın uyarılması altında düzenli titreşim üretebilir ve genliği genellikle yaklaşık 10 μm'dir. Bu tür bir genlik, kaynak ve işlem adımlarını doğrudan tamamlamak için yeterli değildir. Bu nedenle, transdüser uygun şekilde tasarlanmış bir ultrasonik korna bağlar ve ultrasonik dalganın genliği, malzeme gücü yeterli olduğu sürece genlik 100 exceedm'yi geçebileceği sürece geniş bir aralıkta değişebilir.

Dönüştürücü, jeneratörden gelen ultrasonik frekans voltajını, ters bir piezoelektrik etkiyle aynı frekansın ultrasonik mekanik titreşimine dönüştürür. İki metal (genellikle titanyum) blok arasında zımparalanmış çok sayıda piezoseramik levhadan oluşur. Elektrot oluşturmak için tabaka ile tabaka arasında ince bir metal levha oluşturulur. Elektrotlar vasıtasıyla dönüştürücüye sinüzoidal bir elektrik sinyali iletildiğinde, piezoelektrik levha genişler ve daralır, böylece eksenel tepeden tepeye hareket 15-201 xm'dir. Dönüştürücü hassas bir cihazdır ve dikkatli kullanılmalıdır.

Özellikler:

Ultrasonik teknoloji:

Ultrasonik kaynakta, ürünün yüzeyinin birleşme yerlerinde çizilmesi, kırılması veya çatlaması sık görülür. Çünkü ultrasonik çalışmada iki durum vardır: 1. Yüksek termal enerji doğrudan plastik ürünün yüzeyine temas eder. 2. Titreşim iletimi. Bu nedenle, plastik ürünlere ultrasonik titreşim uygulandığında, ürünün yüzeyi yanmaya eğilimlidir ve 1 m / m'lik ince kalınlığa sahip plastik kolonlar veya delikler de çatlamaya eğilimlidir. Bu ultrasonik operasyon için bir önkoşuldur. Kaçınıldı. Öte yandan, ultrasonik çıkış enerjisinin (uzatma masası ve HORN üst kalıp) eksikliği nedeniyle, titreşim sürtünme enerjisinin, çıkış eksikliğini telafi etmek için termal enerji biriktirmek için ısı enerjisine dönüştürüldüğü zaman kaynak yapılması uzun zaman alır. güç. Bu tür bir kaynak yöntemi, anlık olarak elde edilen titreşim sürtünme ısı enerjisi değildir, ancak ısı zamanını biriktirmek için kaynak süresi gerekir, böylece plastik ürünün erime noktası kaynak etkisine ulaşır, böylece ısı enerjisi Ürün yüzeyinde çok uzun süre kalır ve biriken sıcaklık Ve stres aynı zamanda üründe yanma, kırılma veya kırılmalara neden olur. Bu zamanda, bu tür iş kaybının üstesinden gelmek için güç çıkışını (bölüm sayısı), kaynak süresini, dinamik basıncı ve diğer faktörleri dikkate almak gerekir.
Çözüm:
1. Basıncı azaltın.
2. Gecikme süresini azaltın (erken titreşim).
3. Kaynak süresini azaltın.
4. Medya kapsamını alıntılayın (örn. PE torbaları).
5. Kalıp bir yüzey işlemine sahiptir (sertleştirilmiş veya krom kaplı).
6. Makine aşamalarının sayısı azaltılır veya azaltılır.
7. Kolayca kırılabilen veya kırılan ürünler için, armatür yumuşak reçine veya kaplanmış mantar gibi bir tamponun içine yapılmalıdır (bu, kaynak gücünü etkilemez).
8. Kırılması kolay ürünler dik açıda R açısı ekler.
