Menşe yeri: | Çin |
---|---|
Marka adı: | QRsonic |
Sertifika: | CE |
Model numarası: | QR-WD20W |
Min sipariş miktarı: | 1 adet |
Fiyat: | Negotation |
Ambalaj bilgileri: | Ahşap durumda Paketli |
Teslim süresi: | 7 iş günü |
Ödeme koşulları: | T/t, Western Union |
Yetenek temini: | 2000 Adet / ay |
Ürün adı: | Ultrasonik güç kaynağı | Frekans: | 20KHZ |
---|---|---|---|
Güç: | 2000W | Gerilim: | 220V VEYA 110V |
Jeneratör: | Dijital jeneratör | Uygulama: | plastik kaynak makinası |
Vurgulamak: | ultrasonik ses dalgası üreten cihaz,ultrasonik sinyal üreteci |

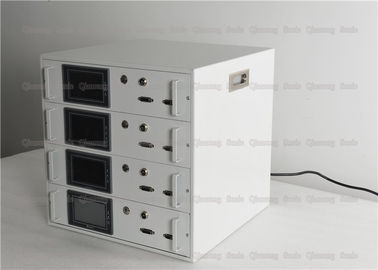

Kaynak Genlik Dönüştürücü ve Güçlendirici için 20Khz Ultrasonik Elektrikli Dijital Sürücü
Açıklama:
Ultrasonik güç kaynakları genellikle ultrasonik kaynaklar, ultrasonik jeneratörler ve ultrasonik elektronik kutuları olarak adlandırılır. Yüksek güçlü ultrason sistemlerinin önemli bir bileşenidir. İşlevi, ultrason dönüştürücüsünün çalışmasını sağlamak için yüksek güçlü bir yüksek frekanslı AC sinyali üretmektir. Yüksek kaliteli sürüş güç kaynağı, yüksek güçlü ultrasonik sistemin kararlı ve güvenli çalışmasını sağlamalıdır. Aynı zamanda, çalışma frekansını, yük gücünü, kapasitif reaktansı, empedansı ve dönüştürücünün diğer parametrelerini gerçek zamanlı olarak izlemeli ve kullanıcıların farklı ihtiyaçlarına göre güç sağlayabilir. Genlik ve çalışma modu gibi parametrelerin ayarlanması.
çalışma prensibi :
Ultrasonik jeneratör olarak da bilinen ultrasonik güç kaynağı, bir ultrason dönüştürücüye ultrasonik enerji üretmek ve sağlamak için kullanılan bir cihazdır. Amacı, şebekemizi (220V veya 380V, 50Hz veya 60Hz) ultrasonik bir dönüştürücüyle eşleştirilebilen yüksek frekanslı bir AC sinyaline dönüştürmektir. Bu sinyal sinüzoidal bir sinyal veya darbeli bir sinyal olabilir.
Ultrasonik güç kaynağının tasarımında, jeneratörün ve dönüştürücünün eşleşen tasarımı çok önemlidir. Akıllı ultrasonik jeneratörün tasarımı, ultrasonik cihazın normal ve verimli çalışıp çalışmadığını büyük ölçüde belirler. Ultrasonik bölümün dönüştürücüyle eşleştirilmesi iki yönü içerir: empedans eşleştirmesi ve ayar eşleştirmesi. Empedans eşleştirmesi dönüştürücünün empedansını optimum bir yüke, yani bir empedans dönüşümü haline getirir. Tuning eşleştirmesi, dönüştürücü boyunca voltaj ve akımın fazda olmasını sağlar ve en yüksek verimle sonuçlanırken seri rezonans, piezoelektrik dönüştürücüler için faydalı olan dönüştürücü üzerindeki voltajı artırır.
Özellikler:
eşya yok | QR-WD20W |
Güç | 2000W |
Jeneratör | Dijital jeneratör |
Sıklık | 20KHZ |
Voltaj | 220V veya 110V |
Boyut | 300 * 450 * 170 mm |
Uygulama | Plastik Kaynak Makinesi |
Net ağırlık | 7Kg |
Ultrasonik jeneratörün genel hataları aşağıdaki gibidir:
1. Ultrason olmadan, güç anahtarı göstergesi görüntülenmez ve fan normal çalışıyor.
1) Doğrultucu köprüsünün hasar görüp görmediğini kontrol edin. Yöntem aşağıdaki gibidir: imleç multimetresi × 10K bloğuna ayarlanır, siyah metre kalemi doğrultucu köprünün pozitif kutbuna bağlanır ve kırmızı test kalemi iki pinin olup olmadığını AC terminaline bağlar. açıldı ve sonra doğrultucu köprü değiştirildi, aksi takdirde bir sonraki adım kontrol edildi.
2) Ana kapasitörün hasar görüp görmediğini kontrol edin. Eğer evet ise, kondansatörü değiştirin.
3) Güç borusunun hasar görüp görmediğini kontrol edin. Yöntem aşağıdaki gibidir: imleç multimetresi × 10K bloğuna ayarlanır, siyah kalem güç tüpünün 2 pimine ve kırmızı test kalemi sırasıyla 1. ve 3. pinlere ve güç tüpüne bağlıdır değiştirilir, aksi takdirde durum geri yüklenir.
2. Ultrason olmadan, güç anahtarı göstergesi yanmaz ve fan dönmez.
1) Güç şalterinin hasar görüp görmediğini kontrol edin. Evetse, güç anahtarını değiştirin, aksi takdirde bir sonraki adıma bakın.
2) Fanın hasar görüp görmediğini kontrol edin. Eğer evet ise, fanı değiştirin.
3. Ultrason olmadan, güç anahtarı göstergesi yanar ve fan normal çalışıyor.
1) Çıkış kablosunu çıkarın, gücü açın, gücü maksimum seviyeye ayarlayın, 1000V değişimi yapmak için multimetreyi kullanın, çıkıştaki voltajı ölçün, genellikle yaklaşık 1000V. Voltaj varsa, jeneratör iyi durumda, çıkış kablosunu prize takın, adımı kontrol edin, voltaj yoksa, sonraki adımı kontrol edin.
2) Ana kapasitör veya doğrultucu köprüsünün pozitif veya negatif çıkışını ölçmek için multimetre DC 1000V dosyasını kullanın.
