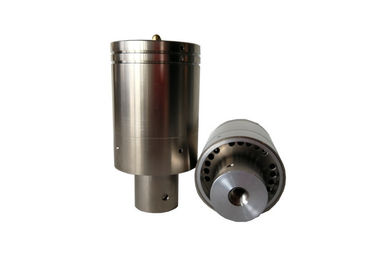

Branson 2000 Serisi Plastik Kaynakçı için CJ20 Ultrasonik Kaynak Dönüştürücüyü değiştirin

20 Khz Branson 2000 Serisi Plastik Kaynakçı için CJ20 Ultrasonik Kaynak Dönüştürücü Değiştirin

Tanım :

Ultrasonik Dönüştürücüler ve Ultrasonik Dönüştürücüler aynıdır. Transducer terimini kullanan bir Ultrasonik OEM, Dukane Corporation vardır. Branson, Sonics ve Materials, Rinco, Telesonics ve Herrmann gibi diğer ultrasonik OEM üreticilerinin tümü bunlara Dönüştürücüler veya Konverterler olarak atıfta bulunur.

Dönüştürücüler veya Dönüştürücüler aynı şeyi yapar ... elektrik enerjisini mekanik harekete dönüştürür ... böylece elektrik yükümüzü seramik yüzeyine istenilen frekansta sokarız; bu da bize dönüştürücü üzerinde çalışma sonunda bir hareket veya titreşim verir. .

Dönüştürücü bir güçlendirici üzerine geçirilir, dönüştürücünün yüzünden kornaya veya Sonotrode'a adını verdiğimiz gibi hareket miktarını yükseltir, azaltır veya sadece transfer eder.

ultrasonik dönüştürücü, işlevi giriş elektrik gücünü mekanik güce (yani ultrasonik dalgalar) dönüştürmek ve daha sonra az miktarda güç tüketirken (% 10'dan az) tüketmek olan bir enerji dönüştürme cihazıdır. Bu nedenle, ultrasonik transdüserleri kullanmak için en önemli husus, giriş ve çıkış terminalleriyle eşleşmesi, ardından mekanik montaj ve eşleştirme boyutlarıdır. Piyasada birçok ultrasonik makine tipi vardır ve müşteriler, şirket tarafından sağlanan ultrasonik dönüştürücü ürünlerinin en iyi performansı elde etmek için şirketinizin ultrasonik makineleri ile eşleştirilebilmesini sağlamak için doğru ve güvenilir göstergeler sağlamalıdır.

Özellikler:

Rezonans frekansı:

Frekans, bir frekans jeneratörü, bir milivoltmetre veya benzeri kullanılarak bir iletim hattı yöntemi ile ölçülen bir frekansı veya bir empedans analizörü veya benzeri tarafından ölçülen bir frekansı belirtir. Genellikle küçük sinyal frekansı olarak bilinir. Buna karşılık, dönüştürücü sürücü güç kaynağına bir kablo ile bağlandığında ve boşaltıldığında ya da yüklendiğinde, müşteri tarafından ölçülen gerçek çalışma frekansı olan üst frekanstır. Müşterinin eşleştirme devresi farklı olduğu için, farklı sürüş güç kaynağına sahip aynı dönüştürücü farklı frekanslar gösterir, bu gibi frekans sipariş bazında kullanılamaz.

Dönüştürücünün genellikle kötü olmasının nedenleri:

1. Transdüserin kendisinin güç kaybı büyüktür ve transdüserin titreşim sırasında belirli bir miktarda güç tüketmesi gerekir. Bu kayıp gücü, dönüştürücünün kalitesini ve sürecini doğrudan yansıtır ve dönüştürücünün kendisi tarafından tüketilen güç, mümkün olduğu kadar küçüktür. Kayıp gücü arttıkça, hasar da artar. Ağır vakalarda, piezoelektrik seramik doğrudan kırılır. Güç kaybı miktarı, dönüştürücünün işlemini ve kalitesini doğrudan yansıtır.

2. Dönüştürücünün alüminyum alaşım kornası, yorulma kırılmasıdır (malzeme ömründen etkilenir) ve genlik büyüktür.

3. Dönüştürücünün piezoelektrik seramik parçası kırılmıştır (piezoelektrik seramik kendisi tarafından mekanik mukavemet kaybına ve ısıya, aşırı yüke ve yüksek güç çıkışına neden olur)
