Menşe yeri: | Çin |
---|---|
Marka adı: | QRsonic |
Sertifika: | CE |
Model numarası: | QR-X2030A |
Min sipariş miktarı: | 1 ADET |
Fiyat: | Negotation |
Ambalaj bilgileri: | Ahşap karton paketlenmiş |
Teslim süresi: | 15 iş günü |
Ödeme koşulları: | T/t, Western Union |
Yetenek temini: | 1000 Adet / ay |
Ürün adı: | Ultrasonik Kablo Demeti Kaynak Makinesi | Frekans: | 20KHZ |
---|---|---|---|
Güç: | 3000W | Gerilim: | 220V |
Kaynak alanı: | 0.5-20mm2 | Hava basıncı: | 0.05-0.9MPa |
Jeneratör boyutu: | 540 * 380 * 150 mm | Boynuz Boyutları: | 550 * 220 * 240 mm |
Vurgulamak: | ultrasonik tel yapıştırma makinesi,el ultrasonik kaynakçı |

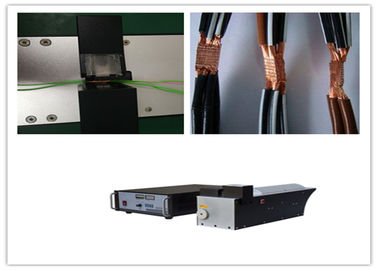

Motor ve Trafo için Ultrasonik Bakır Alüminyum Dönüşüm 20Khz 3000w Kaynak
Açıklama:
Ultrasonik kablo demeti kaynağı, kaynak yapılacak iki kablo demeti iş parçasının yüzeyine iletmek için yüksek frekanslı titreşim dalgaları kullanır. Basınç altında, iki kablo demeti çalışma parçasının yüzeyleri moleküler tabakalar arasında bir füzyon oluşturmak üzere bir araya sürülür. Bunun avantajı hızlı ve enerji tasarruflu olmasıdır. Yüksek füzyon gücü, iyi elektriksel iletkenlik, kıvılcım yok, soğuk işlemeye yakın; Dezavantajı kaynaklı metal parçaların çok kalın olmaması (genellikle 5 mm'ye eşit veya daha az) olması, lehim bağlantılarının çok büyük olmaması ve basınçlandırılması gerektiğidir.
Prensip:
Ultrasonik kablo demeti kaynak makineleri akı ve dış ısıtma gerektirmez, ısı ile deforme olmaz, artık gerilmelere sahip değildir ve kaynak yüzeyinde daha az kaynak öncesi işlem gerektirir. Sadece benzer metaller değil, aynı zamanda farklı metaller arasında da kaynak yapılabilir. Levhalar veya filamentler, levhaya kaynak yapılabilir. İyi elektrik iletkenlerinin ultrasonik kaynağı, akım kaynağından çok daha az enerjidir ve genellikle transistörler veya entegre devreler için elektrotların lehimlenmesinde kullanılır. İlaçların ve patlayıcı maddelerin kaynağını sızdırmaz hale getirmek için kullanıldığında, çözünmüş nesneler nedeniyle kontamine ilaçların genel olarak kaynaklanmasını önleyebilir ve ısı nedeniyle patlamaz. Metal telleri kaynaklamak için ultrasonik dalgaların kullanılmasıdır. Bir güç kutusu, dönüştürücü, pnömatik host ve alet kafasından oluşur. Ek olarak, göbekler, travers cihazlar ve mikroişlemciler gibi kontrol bileşenleri dahil edilmiştir. Güç kutusu normal harici voltajı (~ 220V, 50 veya 60Hz) 20000Hz'e (20KHz), 1 volt'tan daha yüksek bir voltaja dönüştürür ve daha sonra transdüser üzerinde çıkış yapmak ve çalışmak için güç kutusu tarafından kontrol edilir. Dönüştürücü, elektrik enerjisini mekanik enerjiye dönüştüren yüksek verimli bir elektrik bileşenidir. Sıradan motorlarla karşılaştırıldığında, dönüştürücüler arasında iki büyük fark vardır: birincisi, dönüştürücü elektrik enerjisini dönüş yerine doğrusal titreşime dönüştürür; ikincisi, çok verimli çalışıyor ve elektrik enerjisinin% 95'ini dönüştürebiliyor. Dönüştürücü tarafından dönüştürüldükten sonra, kaynak kafasına mekanik enerji uygulanır. Ultrasonik korna, titanyum alaşımından yapılmıştır ve maksimum enerji aktarımı sağlamak için akustik prensiplere göre belirli bir şekle getirilmiştir.
Parametreler:
eşya yok | QR-X2020A | QR-X2030A | QR-X2040A |
Güç | 2000W | 3000W | 4000W |
Kaynak alanı | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
Hava basıncı | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
Sıklık | 20KHZ | 20KHZ | 20KHZ |
Voltaj | 220V | 220V | 220V |
Boynuz ağırlığı | 18kg | 22kg | 28kg |
Boynuz Boyutları | 530 * 210 * 230mm | 550 * 220 * 240 mm | 550 * 250 * 240mm |
Jeneratör boyutu | 540 * 380 * 150 mm | 540 * 380 * 150 mm | 540 * 380 * 150 mm |
Jeneratör bir aşırı yük alarmı verdiğinde, aşağıdaki şekilde kontrol edilmelidir:
1. Boşta çalışma testi normal ise, kaynak kafasına dokunulmaması gereken nesneyle temas halinde olması veya kaynak kafası ile kaynak yatağı arasındaki parametre ayarının hatalı olması olabilir.
2. Yüksüz test normal değilse, önce kaynak kafasında çatlak olup olmadığını, kurulumun sağlam olup olmadığını gözlemleyin, sonra kaynak kafasını çıkarın ve bir sorun olup olmadığını ortadan kaldırmak için yüksüz testi yapın dönüştürücü + korna ve onu adım adım ortadan kaldırın. . Transdüser + korna arızası olasılığını ortadan kaldırdıktan sonra, belirlemek için yeni boynuzu değiştirin.
3. Bazen yüksüz testin normal olduğu ancak normal çalışamadığı bir durum olabilir. Kaynak kafası gibi akustik enerjinin iç kısımlarının değişmesi, ses ses iletiminin zayıf olmasına neden olabilir. İşte basit bir yargılama yöntemi: el dokunma yöntemi. Normal çalışan kaynak kafası veya korna yüzeyi çalışırken çok düzgündür ve el kadife pürüzsüzlüğünü hisseder. Ses enerjisi pürüzsüz olmadığında, el kabarcık veya çapak gibi hissedilir. Dışlama yöntemleri sorunlu parçaları ortadan kaldırmak için kullanılır. Jeneratör normal olmadığında da aynı durum meydana gelebilir, çünkü normalde transdüser giriş dalga formu sinüs dalgası üzerinde ani veya anormal dalga formları olduğunda da meydana gelebilecek yumuşak bir sinüs dalgası olmalıdır. Bu zamanda, bir başka budama akustik enerji elementi ayrımcılık yerine ikame edilebilir.
