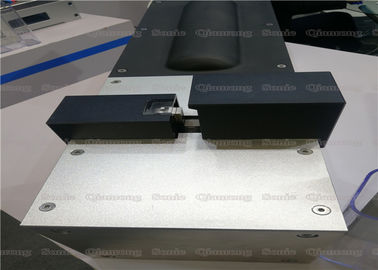

Kalaylı ve Okside Tel Kablo Demetleri İçin Ultrasonik Ekleme Metal Kaynak Çözümü

Kalay ve Oksitlenmiş Kablo Demetleri için 20Khz Ultrasonik Ekleme Metal Kaynak Çözümü Sağlama

Açıklama:

Ultrasonik otomotiv kablo demeti kaynağı, metal kablo demetlerini kaynaklamak için ultrasonik metal kaynak teknolojisini kullanır ve metal kablo demetine etki etmek için yüksek frekanslı elektrik enerjisini bir transdüser aracılığıyla mekanik titreşim enerjisine dönüştürür. Titreşim sürtünme ısısı sıcaklığı tel metalin erime noktasına ulaştığında, kablo demeti erir ve kablo demeti kaynaştırılırken kablo demeti belirli bir basınç uygular. Son olarak, kablo demeti kaynak cihazı uzaklaşır ve bir kablo demeti kaynak efekti oluşturacak olan mekanik titreşimi durdurur. Kablo demeti kaynak işlemi sırasında, kaynak içinden hiçbir akım geçilmez ve kaynak arkı üretilmez. Ultrasonik kaynak, ısı iletimi ve elektrik direnci gibi problemlere sahip olmadığı için, hiç şüphesiz demir dışı metal kablo demetleri için bir tür kaynaktır. İdeal bir metal kablo demeti kaynak sisteminde, kablo demeti kaynak etkisi genellikle karedir.


Özellikler:

1. Yüksek kaliteli kaynak kafası: Metal kaynağı, endüstriyel bir kullanım olarak, mutlaka yüksek ömürlü bir kaynak kafası gerektirir.

2. Yüksek kaliteli kontrol sistemi: Üç temel kontrol moduna sahiptir: kaynak enerjisi, zaman ve yükseklik. Çeşitli kalite kontrol yazılımları farklı ihtiyaçları karşılar.

3. Metal kaynak makinelerinde yüksek kaliteli transdüserler kullanılır: 20kHz transdüserler gibi, uzun süre 3kw'dan fazla yüklere dayanabilmelidirler. Sıradan plastik kaynaklı dönüştürücüler kullanan pek çok şirketin dönüştürücülerinin sorumsuz görünüşte ayırt edilmesi zordur.

Parametreler:

Ultrasonik metal kaynak makineleri ve ultrasonik plastik kaynak makineleri arasındaki farklar nelerdir?

1. Çalışma şekli farklı. Genel olarak, ultrasonik plastik kaynakta kaynak kafasının titreşim yönü kaynak pozisyonuna diktir ve ultrasonik metal kaynak makinesinde kaynak kafasının titreşim yönü kaynak pozisyonuna paraleldir. Bazı özel durumlarda, plastik kaynak, ince plastik parçalar gibi paralel yönlerde de kullanılabilir.

Yüksek güç kapasitesi, kararlı ultrasonik jeneratör:

Kararlı bir ultrason jeneratörü için ilk şart: otomatik frekans takibi. Otomatik frekans izleme, transdüser sisteminin rezonanslı bir durumda çalışmasını sağlar, yani kaynak kafasının maksimum genliği. Frekans otomatik olarak izlenir, kalıp değiştirilir ve metal kaynağı için temel gereksinim olan çalışma zorunluluğu yoktur. Ayarlanabilir endüktans ve manuel frekans ayarlaması olan ekipman gereklilikleri karşılayamaz.

2. Metal kaynak makinesinin metal kaynak makinesine uygulanması nedeniyle ultrasonik kaynak teknolojisi için daha yüksek gereksinimler ortaya konmuştur. Sıradan plastik kaynaklarla karşılaştırıldığında, güç kapasitesi, güç yoğunluğu, kararlılık ve otomasyon kontrolü için gerekenler aynı değildir. seviyesi. Şu anda, ev tipi ultrasonik plastik kaynak jeneratörleri temel olarak Tayvan makinelerinde yaygın olarak kullanılan tam köprü devreleri ve yarım köprü devreleri ile temsil edilen kendiliğinden uyarılan devreleri benimserler. Dikkate değer bir özellik bir ayar indüktör olmasıdır. Plastik kaynak için mevcut olgun teknoloji doğrudan metal kaynağa aktarılırsa, teknik yetersizliği ürünün dengesiz kullanımına yol açacaktır; tek avantajı ucuz olmasıdır, ancak metal kaynağının kendisinin yüksek gereksinimleri için, Bu avantaj çok soluktur.

Kararlı ultrasonik jeneratörler ayrıca şunları gerektirir: sabit genlik fonksiyonu ve kademesiz genlik ayarı. Kaynak tutarlılığını sağlayabilen sabit genlik fonksiyonu, istikrarlı üretim için anahtardır; Genlik kademesiz ayarı, ekipman kullanımını sağlamak için temeldir; örneğin, aynı ekipman üzerindeki parametre ayarlaması ile bakır ve kaynak malzemesi kaynak yapabilir.

Yüksek güç kapasitesi: Plastik kaynak makineleriyle karşılaştırıldığında, metal kaynak makineleri yüksek enerji yoğunluğu gerektirir ve nispeten yüksek güç kapasitesine sahip olmalıdır. Örneğin, 20 kHz'lik bir makine temelde 3000 W'tan daha fazla bir güç kapasitesine ihtiyaç duyar. Çoğu şirket güç kapasitesi için genellikle yanlış nominal değerlere sahiptir, bu yüzden bunları yalnızca yaptıkları plastik kaynakçılar ile karşılaştırmamız gerekir, çünkü plastik kaynak makinesi çok yüksek inanılmaz ol.
