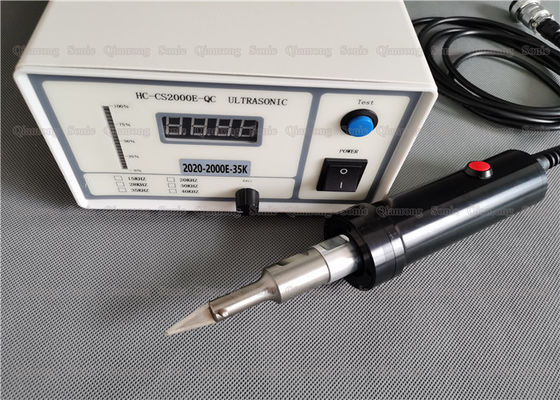

Örtüşen Kompozit Malzemeler İçin 35khz Ultrasonik Kesici

Çeşitli Örtüşen Kompozit Malzemelerin Kesilmesi için 35Khz Frekanslı Ultrasonik Kesici

Açıklama:

Ultrasonik kesicinin temel yapısı, bir ultrasonik dönüştürücü, bir korna, bir alet kafası (bıçak gövdesi) ve bir tahrik güç kaynağıdır.

Ultrasonik kesim, kesilecek malzemenin lokalize ısısını eritmek için ultrasonik dalgaların enerjisini kullanır, böylece keskin bir kenar gerektirmez.Ultrasonik kauçuk kesme bıçaklarının prensibi, geleneksel basınçlı kesimden oldukça farklıdır.

Ultrasonik kesiciler, termoplastik reçine levhaları, levhaları, filmleri ve laminatları, karbon fiber kompozitleri, polietilen fiberleri, karbon veya cam fiber içeren kalıplanmış ürünleri, kauçuk, vulkanize lateks, vulkanize olmayan lateks ve yiyecekleri kesmek için kullanılabilir.

Prensip:

Ultrasonik sürücü güç kaynağı, ticari gücü yüksek frekanslı yüksek voltajlı bir alternatif akıma dönüştürür ve bunu ultrasonik dönüştürücüye verir.Bir ultrasonik dönüştürücü aslında, giriş elektrik enerjisini mekanik enerjiye, yani ultrasonik dalgalara dönüştüren bir enerji dönüştürme cihazına eşdeğerdir.Bunun tezahürü, dönüştürücünün uzunlamasına yönde ileri geri hareket etmesidir.Teleskopik hareketin frekansı, tahrik güç kaynağı tarafından sağlanan yüksek frekanslı alternatif akımın frekansına eşdeğerdir.Kornanın rolü, tüm ultrasonik titreşim sistemini sabitlemek ve dönüştürücünün çıkış genliğini ayarlamaktır.Bir yandan alet kafası (bıçak gövdesi), genliği artırır ve ultrasonu odaklar.Öte yandan, ultrasonik dalga çıktıdır ve ultrasonik enerji, kesici bıçağın benzer bir kesici kenarı kullanılarak kesilecek malzemenin kesici kısmına yoğun bir şekilde girilir.Muazzam ultrasonik enerjinin etkisi altında, parça anında yumuşar ve erir ve mukavemet büyük ölçüde azalır.Bu sırada küçük bir kesme kuvveti uygulandığı sürece kesme amacına ulaşılabilir.

Özellikler:

Ultrasonik kesme bıçağının avantajları:

1. Yüksek stabilite: Ultrasonik jeneratör çalışırken 35KHz elektromanyetik titreşim oluşur ve mekanik titreşime dönüştürülerek kesme bıçağına ve kesilecek malzemeye iletilir.Dilme mekanik olarak yapılır, bu nedenle keskin kesme kenarlarına gerek yoktur ve bıçak aşınması azdır, Ve kesici kafa kendi başınıza değiştirilebilir.
2. Kirlilik yok: Ultrasonik bıçak keserken, bıçak kafasının sıcaklığı 50 ° C'nin altındadır, bu nedenle duman ve koku oluşmaz, bu da kesme sırasında yaralanma ve yangın tehlikesini ortadan kaldırır.
3. Düzgün kesim: yüksek frekanslı titreşimle ultrasonik kesim nedeniyle, malzeme bıçağın yüzeyine yapışmaz ve kesme sırasında sadece az miktarda basınç gerekir ve kırılgan ve yumuşak için deforme olmaz ve aşınmaz malzemeler.Kumaş aynı anda kesilir ve otomatik olarak mühürlenir, Kenar çökmesine neden olmaz.
4. Basit işlem: kesme bıçağı ultrasonik jeneratöre bağlanır, jeneratör 220V şebekeye bağlanır ve kesmeye başlamak için anahtar açılır.Elde kesmeyi destekler ve hava soğutmalı arayüz ile donatılmıştır.
5. Geniş uygulama yelpazesi: Doğal elyaflar, sentetik elyaflar, dokumasız kumaşlar ve örme kumaşlar gibi her türlü tekstil malzemesi ve plastik tabaka ultrasonik olarak kesilebilir.
