41S30 Dukane 20Khz Hava Soğutma Delikli Ultrason Dönüştürücü

41S30 20Khz Ultrason Değiştirme Hava Soğutma Delikli Dukane Dönüştürücü

Tanım:

Ultrasonik dönüştürücü, giriş elektrik gücünü mekanik güce dönüştüren bir enerji dönüştürme cihazıdır.Ultrasonik kaynak makinesinin kalbidir.Ultrasonik kaynak makinesi sadece uygun bir ultrasonik dönüştürücü ile daha iyi kullanılabilir.

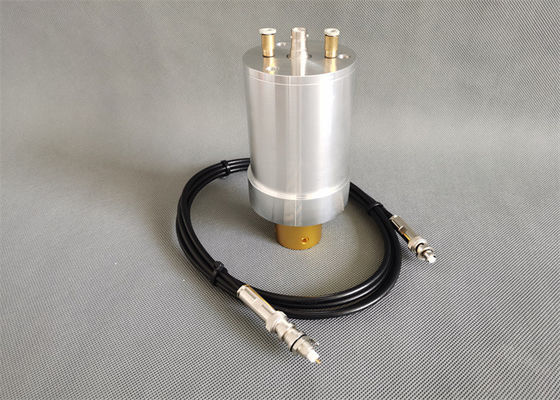

Bu 20 KHz Ultrasonik Dukane 41S30 Dönüştürücü110-3122 standart ağır hizmet tipi dönüştürücü ile aynı piezo sürücü tertibatını kullanır, ancak zorlu ortamlarda veya ekipmanın hortumla bağlanması gereken yerlerde kullanımı kolaylaştırmak için sızdırmaz bir muhafazaya ve mil özellikli bir konektörde sonlanan 24" bir kabloya sahiptir temizlik için aşağı.Muhafaza, sürücü tertibatına kuru soğutma havası taşımak için 1/4" OD poli boru için bağlantı parçalarına sahiptir. Standart bir Dukane presine monte edilemez. 200-1233-10 ultrason kablosu kullanılmasını gerektirir. Çıkış dişi 1'dir. /2-20.

Özellikler:

Doğru dönüştürücü nasıl seçilir?

Ultrasonik dönüştürücü seçimi, giriş ve çıkışın eşleşmesine, mekanik kuruluma ve eşleştirme boyutuna dikkat etmeli ve aşağıdaki parametreler dikkate alınmalıdır:

1. Rezonans frekansı:

Frekans, bir frekans üreteci, milivoltmetre ile iletim hattı yöntemiyle ölçülen frekansı veya bir empedans karakteristik analizörü veya benzer cihazlarla ölçülen frekansı ifade eder.Genellikle küçük sinyal frekansı olarak bilinir.Bunun tersi, makine frekansıdır, yani müşteri dönüştürücüyü bir kablo aracılığıyla sürücü güç kaynağına bağladığında ve yük veya yük olmadan enerji verildiğinde ölçülen gerçek çalışma frekansıdır.Müşterilerin eşleşen devreleri farklı olduğu için, aynı dönüştürücünün farklı sürücü güç kaynağına sahip frekansı farklıdır ve bu frekans, sipariş için temel olarak kullanılamaz.

2. Dönüştürücü kapasitesi:

Yani, dönüştürücünün serbest kapasitansı genellikle 400Hz-1000Hz frekansında bir kapasitans köprüsü veya alete benzer bir empedans karakteristik analizörü ile ölçülebilir.Ultrasonik dönüştürücünün kapasitansı, genel bir taşınabilir kapasitans ölçer ile de ölçülebilir.

3. Çalışma şekli:

Farklı işleme yöntemleri ve gereksinimleri nedeniyle, ultrasonik dönüştürücülerin çalışma yöntemleri kabaca sürekli çalışma (metal kaynağı) ve darbeli çalışma (plastik kaynak) olarak ayrılabilir.Farklı çalışma yöntemlerinin dönüştürücü için farklı gereksinimleri vardır.Genel olarak konuşursak, sürekli çalışma neredeyse hiç duraklama süresine sahip değildir, ancak çalışma akımı çok büyük değildir ve darbe çalışması kesintilerle aralıklıdır, ancak anlık akım çok büyüktür ve her iki durumda da güç çok büyüktür.Ultrasonik dönüştürücü tipi ve maksimum güç:

Farklı amaçlar için makinelerin nominal gücü için farklı gereksinimler vardır ve aynı ultrasonik dönüştürücünün nominal gücü, farklı makinelerde kullanıldığında farklı olabilir.Belirsizliği önlemek için müşteriler, sütun tipi, ters boynuz tipi vb. gibi dönüştürücünün yapısını ve ayrıca piezoelektrik seramik plakaların çapını ve sayısını belirtmelidir.
