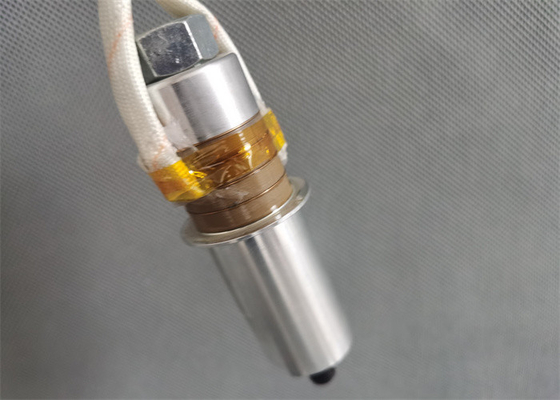

Plastik Kaynakçı İçin Yüksek Frekanslı 28Khz Ultrasonik Kaynak Dönüştürücü

Yüksek Frekanslı 28Khz Ultrasonik Dönüştürücü Kaynak Sisteminin Temini, Onarımı ve Değiştirilmesi

Açıklama:

Ultrasonik Dönüştürücü tarafından uygun bir elektrik alanının uyarılması altında düzenli titreşim üreten ve genliği genellikle yaklaşık 8-10 μm'dir.Bu tür bir genlik, kaynak ve işleme adımlarını doğrudan tamamlamak için yeterli değildir.Bu nedenle, dönüştürücü uygun şekilde tasarlanmış bir ultrasonik kornayı bağlar ve ultrasonik dalganın genliği, malzeme gücü yeterli olduğu sürece geniş bir aralıkta değiştirilebilir, genlik 100 μm'yi geçebilir.

Dönüştürücü hassas bir cihazdır ve dikkatli kullanılmalıdır.Dönüştürücü, jeneratörden gelen ultrasonik frekans voltajını, ters bir piezoelektrik etki ile aynı frekansın ultrasonik mekanik titreşimine dönüştürür.İki metal (genellikle titanyum) blok arasına sıkıştırılmış bir dizi piezoseramik levhadan oluşur.Bir elektrot oluşturmak için levha ile levha arasında ince bir metal levha oluşturulur.Elektrotlar aracılığıyla dönüştürücüye sinüzoidal bir elektrik sinyali verildiğinde, piezoelektrik levha genişler ve daralır, 15-201 xm'lik bir eksenel tepeden tepeye hareket üretir.

Özellikler:

Ultrasonik dönüştürücü parçaları montaj önlemleri:

Dönüştürücüler, kornalar, alet kafaları vb. gibi ultrasonik titreşim sisteminin ana parçaları, merkezi bir cıvata ile bağlanır.

1. Temas yüzeyinin pürüzsüz ve çiziksiz olduğunu kontrol edin.Herhangi bir çizik varsa, hafifçe cilalamak için sıfır veya daha fazla sayıda metalografik kağıt kullanın.Temas yüzeyinin düzlüğüne zarar vermeden kusurun düzeltilmesi gerekir.

2. Vidaları, vida deliklerini ve temas yüzeylerini uçucu, aşındırıcı olmayan bir deterjanla temizleyin.

3. Vidaları, vida deliklerini ve temas yüzeylerini iyice temizleyin.

4. Tüm bağlantı vida delikleri temas yüzeyine dik olmalıdır.

5. Sıkmadan önce temas yüzeyine ince bir tabaka tereyağı veya Vazelin sürün.Bağlantı vidalarına ve vida deliklerine uygulamayın.

6. İki parçayı dikkatlice sıkın.Bağlantı vidalarının özelliklerine göre uygun sıkma torkunu ayarlayın.Mümkün olduğunda, uygun şekilde sıkın.

7. Eklem yüzeyini tekrar gevşetirseniz herhangi bir iz görmemelisiniz.

8. Titreşim sisteminin genliği elle eşit olarak dağıtılır, garip ses yok, yerel şiddetli ateş yok.

9. Bir süre çalıştıktan sonra derz yüzeyi tekrar açıldıktan sonra oksidasyon veya ablasyon belirtisi olmamalıdır.Aksi takdirde buradaki temas iyi olmaz ve burada ultrasonik enerji ciddi şekilde kaybolur.
