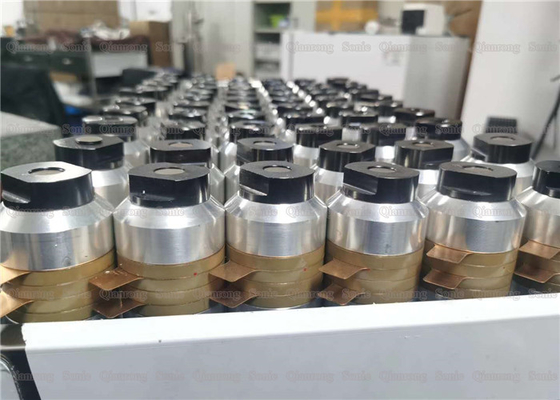

Otomobil Parçaları Kaynağı İçin Değişken Frekanslı Ultrasonik Dönüştürücü 15Khz

Satılık Otomobil Parçaları Kaynak için Değişken Frekanslı Ultrasonik Dönüştürücü 15Khz

Açıklama:

Ultrasonik dönüştürücü bir enerji dönüşüm cihazıdır.İşlevi, giriş elektrik gücünü mekanik güce (ultrason) dönüştürmek ve daha sonra iletmektir ve yalnızca küçük bir miktar güç tüketir.

Ultrasonik dönüştürücü esas olarak merkezi bir piezoelektrik seramik elemandan, ön ve arka metal kapak plakalarından, ön gerilimli vidalardan, elektrot levhalarından ve yalıtım borularından oluşur.Spesifik bileşim aşağıdaki şekilde gösterilmiştir.

1. Arka sürücü: Piezoelektrik dönüştürücünün arkasındaki silindirik eleman, arka sürücü, son piezoelektrik seramik parçasına yakındır ve ön sıkıştırma basıncı genellikle istifleme cıvataları ile uygulanır.
2. Elektrot levhası: dönüştürücüye bitişik piezoelektrik seramikler arasında ince bir iletken disk.Dönüştürücü tahrik voltajı bu elektrotlar arasına uygulanır.
3. Ön uç sürücü: Dönüştürücünün ultrasonik enerjisini kornaya veya alet kafasına iletin.Ön uç sürücüsü genellikle muhafazayı bağlamak için bir montaj flanşı içerir.
4. Öngerilmeli vida: Seramiğin merkez deliğinden tek bir istiflenmiş cıvata geçer.Cıvatayı sıktıktan sonra, seramiğe gerekli ön gerilimi uygulamak için seramik arka sürücü ile ön sürücü arasında sıkıştırılacaktır.
5. Piezoelektrik seramikler: Piezoelektrik seramikler, ultrasonik jeneratörün elektrik sinyalini doğrusal mekanik titreşime dönüştüren bir bileşen olan dönüştürücünün kalbidir.

Özellikler:

Dönüştürücünün ön gerilimi ne kadar büyükse o kadar iyi mi?

Aşırı ön gerilim, dönüştürücünün performansını azaltacaktır ve bu da esas olarak aşağıdaki yönlerde yansıtılmaktadır:

Piezoelektrik seramiklerin performansı, sıkıştırma önyargısının etkisi altında değişir.Özellikle, malzemenin etkili bir şekilde çalışabileceği maksimum güvenli sıcaklık büyük ölçüde azaltılabilir ve yüksek sıkıştırma gerilimi Curie sıcaklığını düşürebilir.
Aşırı iddia, önemli ölçüde depolarizasyona neden olacak ve ayrıca kararsız empedans ve yaşlanmaya neden olacaktır.
Aşırı ön gerilim, dönüştürücünün hizmet ömrünü kısaltır ve ciddi durumlarda dönüştürücünün seramik yongasının kristalleşmesine neden olur.
Dönüştürücünün aşırı ön gerilimi, erken aşamada daha küçük bir empedans gösterecektir, ancak dönüştürücünün performansı zamanla düşecek ve buna yüksek empedanslı ürünler eşlik edecektir.

Satılık Otomobil Parçaları Kaynak için Değişken Frekanslı Ultrasonik Dönüştürücü 15Khz
