Menşe yeri: | Çin |
---|---|
Marka adı: | QRsonic |
Sertifika: | CE |
Model numarası: | QR-2540-4BD |
Min sipariş miktarı: | 1 parça |
Fiyat: | Negotation |
Ambalaj bilgileri: | karton paketlenmiş |
Teslim süresi: | 3 iş günü |
Ödeme koşulları: | T/T, Batı Birliği |
Yetenek temini: | ayda 2000 adet |
ürün adı: | Ultrasonik Piezoelektrik Dönüştürücü | Sıklık: | 40 Khz |
---|---|---|---|
Çıkış gücü: | 300 watt | Ortak cıvata: | M8 |
Seramik disk Çapı: | 25 mm | Adet seramik disk: | 4 adet |
kapasitans: | 4.5-6.5nf | Genlik: | 4um |
Vurgulamak: | Aktif Sensör Ultrasonik Piezoelektrik Dönüştürücü,Piezoelektrik Ultrasonik Dönüştürücü 40Khz,300 Watt Ultrasonik Dönüştürücü 40Khz |

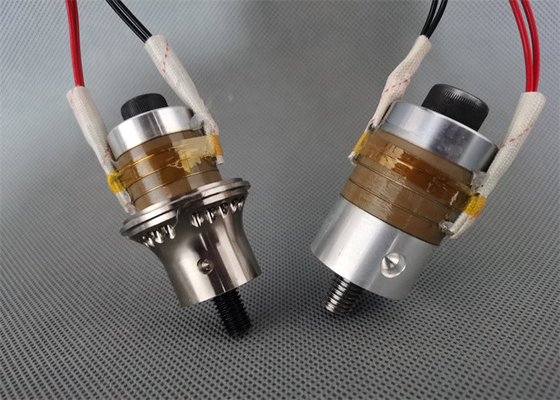

Kaynak veya Kesme Uygulaması için Aktif Sensör Piezoelektrik Ultrasonik Dönüştürücü 40Khz
Tanım:
40Khz Ultrasonik dönüştürücüler, elektrik enerjisini, mekanik enerjiyi veya akustik enerjiyi bir enerji türünden, ultrasonik dönüştürücü olarak da bilinen ve aktif sensör olarak da bilinen başka bir enerji aygıtına dönüştürür.En olgun ve güvenilir olanlardan biri, piezoelektrik dönüştürücü olarak da bilinen piezoelektrik etki ile elektrik enerjisini ve akustik enerjiyi dönüştüren cihazdır.Dönüştürücü, merkezi bir piezoelektrik seramik bileşen, bir ön ve arka metal kapak, bir ön gerilimli vida, bir elektrot levhası ve bir yalıtım borusundan oluşur.Ultrasonik dönüştürücüler hemen hemen tüm ultrasonik ekipmanlarda kullanılmaktadır.Qianrong ultrasonik ekipman, ultrasonik titanyum alaşımlı dönüştürücülerin ve çekirdek bileşenlerin kaynağıdır.
Özellikler:
modeli | QR-2540-4BD |
Sıklık | 40khz |
Çıkış gücü | 300 watt |
Ortak cıvata | M8 |
Seramik disk Çapı | 25 mm |
Adet seramik disk | 4 adet |
kapasitans | 4.5-6.5nf |
Genlik | 4 um |
Başvuru | Plastik kaynak makinesi |
parametreler:
sütunlu tipNTK TİP | ||||||||
Eşya yok.
|
Vidayı bağlayın
|
Seramik çap (mm)
|
Seramik Miktarı (adet) |
Frekans (khz)
|
kapasitans |
güç (W)
|
||
Sarı | Gri | Siyah | ||||||
7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 1500-21000 | 2600 | |
5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
sütunlu tipNTK TİP | ||||||||
Eşya yok.
|
Vidayı bağlayın
|
Seramik çap (mm)
|
Seramik Miktarı (adet) |
Frekans (khz)
|
kapasitans |
güç (W)
|
||
Sarı | Gri | Siyah | ||||||
5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 |
Dikkat:
Dönüştürücünün elektrik kutusu ve kalıpla uyumlu olması, sistemin güvenilirliğinin ve dönüştürücünün maksimum gücünün temelidir.Dönüştürücü tamamlandıktan sonra ayarlanabilir parça olmayacaktır.Elektrik kutusunu ve kalıbı, dönüştürücünün çalışma durumuna uyacak şekilde ayarlayın.
Aşağıdaki adımlarda eşleştirmeyi ayarlamanız önerilir:
İlk olarak, dönüştürücünün dinamik aralığına uyacak şekilde elektrik kutusunun salınım frekansını ayarlayın.
Adım 2: Dönüştürücünün yüksüz akımı 0,5A'dan az olacak şekilde eşleştirme devresini ayarlayın.Ayar voltajı sapması her zaman 0,2 A'dan az olmalıdır ve dönüştürücüde normal titreşim ve ısınma olup olmadığını kontrol edin.
Üçüncü adım: Kalıbı yüke bağlayın ve sistemin çıkış gücünü kullanım gereksinimlerini karşılayacak şekilde elektrik kutusunu ayarlayın.
Adım 4: Belirli bir süre için tam güç testi, dönüştürücünün ve elektrik kutusunun durum değişikliklerinin normal aralıkta olup olmadığını kontrol edin.
Kaynak veya Kesme Uygulaması için Aktif Sensör Piezoelektrik Ultrasonik Dönüştürücü 40Khz
