MOQ: | 1 parça |
fiyat: | Negotation |
standard packaging: | karton paketlenmiş |
Delivery period: | 3 iş günü |
payment method: | T/T, Batı Birliği |
Supply Capacity: | ayda 2000 adet |

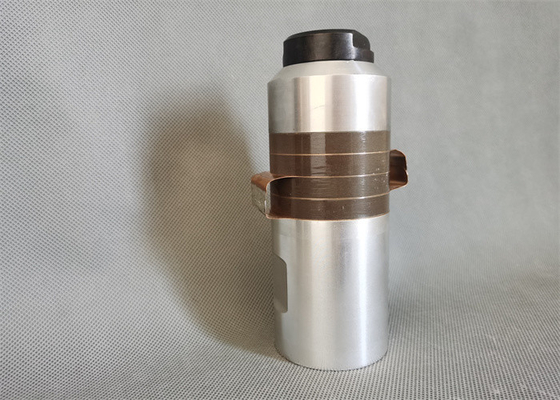

Gri Seramikli 15Khz 2200w Ultrason Seramik Dönüştürücü
Tanım:
Dönüştürücü bir mahfaza, bir eşleşen katman, bir piezoseramik disk dönüştürücü, bir destek, bir çıkarma kablosu ve bir Zil dizisi alıcısından oluşur.Piezoelektrik seramik disk dönüştürücü, polarizasyon yönü polarizasyonuna sahip PZT-5 piezoelektrik malzemeden yapılmıştır.Zil dizisi alıcısı, 8 ila 16 Zil dönüştürücüsünden, iki metal halkadan ve kauçuk contadan oluşur.Buluşun çalışma mesafesi 35 m'den fazladır, frekans bant genişliği 10 kHz'e ulaşır ve yüksek hızda hareket eden uzun mesafeli hedef tespit edilebilir.
İki metal bölüm arasına sıkıştırılmış bir veya daha fazla piezoelektrik malzeme diskinden oluşan bir elektrostriktif dönüştürücü.
Tüm düzenek önceden belirlenmiş bir frekansta rezonanslıdır ve uzunluğu, uygulanan frekansta akustik olarak yarım dalga boyuna eşittir.
Özellikler:
modeli | QR-6015-4BZG |
Sıklık | 15 khz |
Çıkış gücü | 2200 watt |
Ortak cıvata | M20*1.5 |
Seramik disk Çapı | 60mm |
Adet seramik disk | 4 adet |
kapasitans | 10-12nf |
Genlik | 10 um |
Başvuru | Plastik kaynak makinesi |
parametreler:
Eşya yok.
|
Vidayı bağlayın (Boyut)
|
Seramik çap (mm)
|
Seramik Miktarı (adet)
|
kapasitans |
Giriş gücü (W)
|
||
Sarı | Gri | Siyah | |||||
6015-4BZ-BZ | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
6015-4BZ-LR | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
6015-4BZ-RS | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
7015-4BZ-BZ | M16 * 1 | 70 | 4 | 12500-14000 | / | / | 3600 |
6015-4BD-BZ | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
6015-6BD-BZ | M16 * 1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
7015-4BD-BZ | M16 * 1 | 70 | 4 | 12500-14000 | / | / | 3600 |
6015-4BZ-LS | M16 * 1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
4515-4YZ-SS | M16 * 1 | 45 | 8 | / | / | 25000-27000 | 2400 |
4515-4JZ-SS | M16 * 1 | 45 | 8 | 19000-21000 | / | / | 2800 |
5015-4BZ-SZ | M16 * 1 | 50 | 8 | 22000-24000 | / | / | 3600 |
5020-4CZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5020-4HZ-BJ | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
3828-4BZ-BJ | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
3828-4BZ-BJL | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
3828-2BZ-BJL | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
3535-4BD-II | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
Gri Seramikli 15Khz 2200w Ultrason Seramik Dönüştürücü
