Menşe yeri: | Çin |
---|---|
Marka adı: | QRsonic |
Sertifika: | CE |
Model numarası: | QR-3040-4BZ |
Min sipariş miktarı: | 1 parça |
Fiyat: | Negotation |
Ambalaj bilgileri: | Kartonda paketlenmiş |
Teslim süresi: | 3 iş günü |
Ödeme koşulları: | T/T, Western Union |
Yetenek temini: | ayda 2000 adet |
Ürün Adı: | Ultrasonik Dönüştürücü | Sıklık: | 40KHz |
---|---|---|---|
Çıkış gücü: | 500 watt | Ortak Cıvata: | M10 |
Seramik Disk Çapı: | 30MM | adet seramik disk: | 4 adet |
kapasitans: | 5.1-7.5nf | Genlik: | 4um |
Vurgulamak: | 40Khz Ultrason Piezoelektrik Dönüştürücü,500w Ultrason Piezoelektrik Dönüştürücü,40Khz Ultrasonik Piezoelektrik Dönüştürücü |

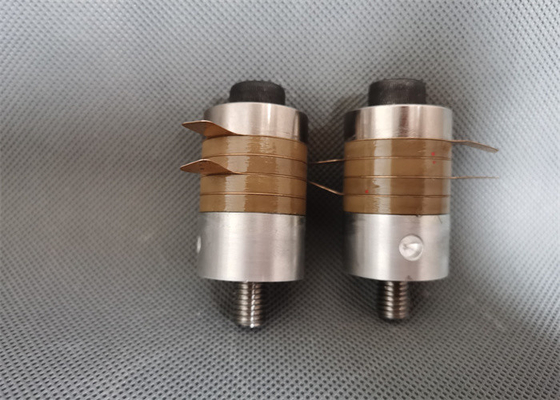

Kesme Cihazı için Yüksek Frekanslı 40Khz Ultrason Piezoelektrik Dönüştürücü
Tanım:
Ultrasonik dönüştürücü, giriş elektrik gücünü mekanik güce dönüştüren bir enerji dönüştürücüsüdür.Ultrasonik kaynak makinesinin kalbidir.Uygun ultrasonik dönüştürücü ile donatılmışsa, ultrasonik kaynak makinesinin rolünü daha iyi oynayabilir.
Özellikler:
modeli | QR-3040-4BZ |
Sıklık | 40khz |
Çıkış gücü | 500 watt |
Ortak cıvata | M10 |
Seramik Disk Çapı | 30mm |
adet seramik disk | 4 adet |
kapasitans | 5.1-7.5nf |
Genlik | 4 um |
Başvuru | ultrasonik makine |
parametreler:
sütun tipiNTK TİP | ||||||||
Eşya yok.
|
Bağlantı vidası
|
Seramik çap (mm)
|
Seramik Adedi (Adet) |
Frekans (khz)
|
kapasitans |
güç (W)
|
||
Sarı | Gri | Siyah | ||||||
7015-4BZ | M20X1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
6015-4BZ | M20X1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
6015-6BZ | M20X1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
5015-4BZ | M18X1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
5520-4BZ | M18X1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
5020-6BZ | M18X1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
5020-4BZ | M18X1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
5020-2BZ | M18X1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
5020-4CZ | M18X1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5020-4HZ | M18X1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
5020-4BL | M18X1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
sütun tipiNTK TİP | ||||||||
Eşya yok.
|
Bağlantı vidası
|
Seramik çap (mm)
|
Seramik Adedi (Adet) |
Frekans (khz)
|
kapasitans |
güç (W)
|
||
Sarı | Gri | Siyah | ||||||
5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
1560-2BZ | M6X0.75 | 15 | 2 | 60 | 700-800 | 100 |
Ultrasonik dönüştürücü parçaları montaj önlemleri:
Ultrasonik titreşim sisteminin transdüserler, kornalar, alet kafaları vb. gibi ana parçaları merkezi bir cıvata ile bağlanır.
1. Temas yüzeyinin pürüzsüz ve çiziksiz olması gerektiğini kontrol edin.Herhangi bir çizik varsa, hafifçe cilalamak için numarası sıfır veya daha fazla olan bir metalografik kağıt kullanın.Temas yüzeyinin düzlüğünü bozmadan kusuru düzeltmek gerekir.
2. Vidaları, vida deliklerini ve temas yüzeylerini uçucu, aşındırıcı olmayan bir deterjanla temizleyin.
3. Vidaları, vida deliklerini ve temas yüzeylerini iyice temizleyin.
4. Tüm bağlantı vida delikleri temas yüzeyine dik olmalıdır.
5. Sıkmadan önce temas yüzeyine ince bir tabaka tereyağı veya vazelin sürün.Bağlantı vidalarına ve vida deliklerine uygulamayınız.
6. İki parçayı dikkatlice sıkın.Bağlantı vidalarının özelliklerine göre uygun sıkma torkunu ayarlayın.Mümkün olduğunda, uygun şekilde sıkın.
7. Eklem yüzeyini tekrar gevşetirseniz iz kalmaması gerekir.
8. Titreşim sisteminin genliği elle eşit olarak dağıtılır, garip ses yok, yerel şiddetli ateş yok.
9. Bir süre çalıştıktan sonra derz yüzeyi tekrar açıldıktan sonra oksitlenme ve soyulma belirtileri görülmemelidir.Aksi halde buradaki temas iyi olmaz ve ultrasonik enerji burada ciddi anlamda kaybolur.
