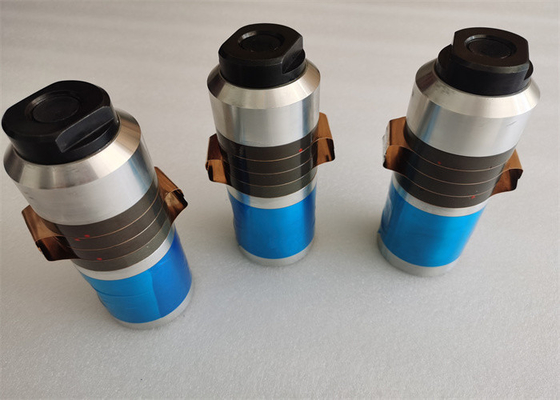

10nf'den 11nf'ye 15Khz Frekans Kapasitör Aralığına Sahip Ultrasonik Piezo Dönüştürücü

10nf'den 11nf'ye kadar 15Khz Frekans Kapasitör Aralığına sahip Piezoelektrik Ultrasonik Seramik

Tanım:

Ultrasonik güç çevirici, ultrasonik jeneratörün ürettiği elektrik veya manyetik enerjiyi aynı frekanstaki mekanik titreşime dönüştürür.Şu anda maske makinesinde piezoelektrik seramik dönüştürücü kullanılmaktadır.Malzemenin piezoelektrik etkisi, elektrik sinyallerini mekanik titreşimlere dönüştürür.Tıbbi ultrason transdüserlerinin (ultrason probları) çalışma prensibi temelde aynıdır ve iç kısmında genellikle bir elektrik enerjisi depolama elemanı ve mekanik bir titreşim sistemi bulunur.Dönüştürücü verici olarak kullanıldığında, uyarma güç kaynağından gönderilen elektrik salınım sinyali, dönüştürücünün elektrik enerjisi depolama elemanındaki elektrik alanının veya manyetik alanın değişmesine neden olacaktır.Bu değişiklik, bazı etkilerle dönüştürücünün mekanik titreşim sistemini etkileyecektir.Titreşim durumuna girmek için bir itici güç üretilir, böylece ortamın titreşmesi ve ortama ses dalgaları yayması için dönüştürücünün mekanik titreşim sistemi ile temas halinde olmasını sağlar.Ses dalgalarını alma süreci tam tersidir.Harici ses dalgaları, dönüştürücünün titreşen yüzeyine etki ederek dönüştürücünün mekanik titreşim sisteminin titreşmesine neden olur.Belirli bir fiziksel etki ile dönüştürücünün elektrik alanına veya enerji depolama elemanına neden olur.Manyetik alan buna göre değişir ve dönüştürücünün elektrik çıkışının akustik sinyale karşılık gelen bir voltaj ve akım üretmesine neden olur.

Özellikler:

parametreler:

Ultrasonik dönüştürücü parçaları montaj önlemleri:

Ultrasonik titreşim sisteminin transdüserler, kornalar, alet kafaları vb. gibi ana parçaları merkezi bir cıvata ile bağlanır.

1. Temas yüzeyinin pürüzsüz ve çiziksiz olması gerektiğini kontrol edin.Herhangi bir çizik varsa, hafifçe cilalamak için numarası sıfır veya daha fazla olan bir metalografik kağıt kullanın.Temas yüzeyinin düzlüğünü bozmadan kusuru düzeltmek gerekir.

2. Vidaları, vida deliklerini ve temas yüzeylerini uçucu, aşındırıcı olmayan bir deterjanla temizleyin.

3. Vidaları, vida deliklerini ve temas yüzeylerini iyice temizleyin.

4. Tüm bağlantı vida delikleri temas yüzeyine dik olmalıdır.

5. Sıkmadan önce temas yüzeyine ince bir tabaka tereyağı veya vazelin sürün.Bağlantı vidalarına ve vida deliklerine uygulamayınız.

6. İki parçayı dikkatlice sıkın.Bağlantı vidalarının özelliklerine göre uygun sıkma torkunu ayarlayın.Mümkün olduğunda, uygun şekilde sıkın.

7. Eklem yüzeyini tekrar gevşetirseniz iz kalmaması gerekir.

8. Titreşim sisteminin genliği elle eşit olarak dağıtılır, garip ses yok, yerel şiddetli ateş yok.

9. Bir süre çalıştıktan sonra derz yüzeyi tekrar açıldıktan sonra oksitlenme ve soyulma belirtileri görülmemelidir.Aksi halde buradaki temas iyi olmaz ve ultrasonik enerji burada ciddi anlamda kaybolur.

10nf'den 11nf'ye kadar 15Khz Frekans Kapasitör Aralığına sahip Piezoelektrik Ultrasonik Seramik
